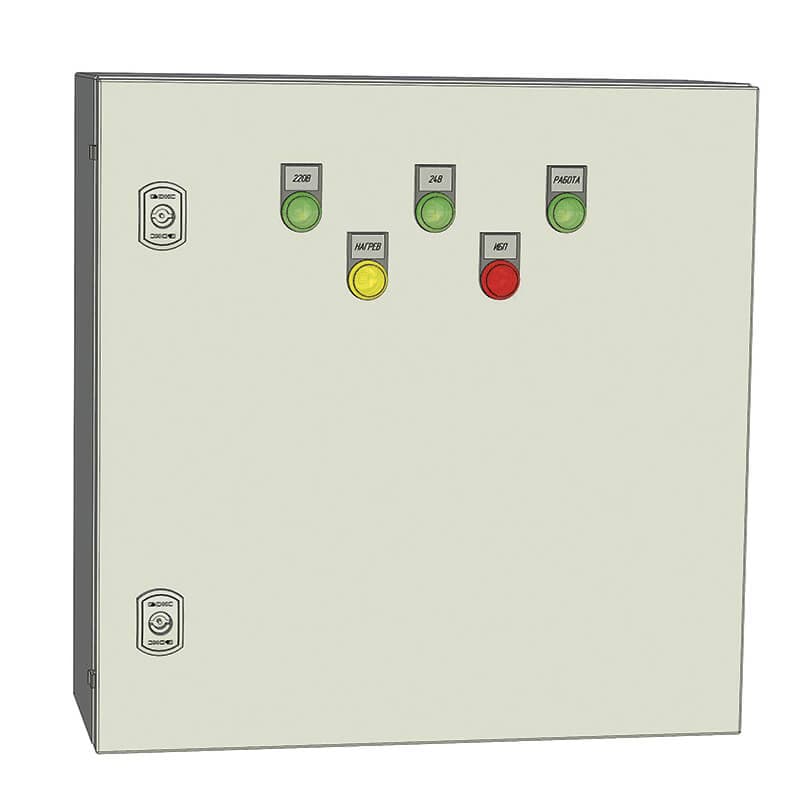

Газоаналитические шкафы ШУГ-Сенсон
Код товара: 425
Цена по запросу
Шкаф ШУГ-Сенсон-С-50_50_20-022 предназначен для электропитания и сбора данных от газоанализаторов по каналу «Токовая петля 4–20 мА». Также возможно подключение другого оборудования, использующего этот тип сигнала. Все линии подключения газоанализаторов выполнены в виде искробезопасных цепей с барьерами искрозащиты, что обеспечивает безопасную эксплуатацию в потенциально взрывоопасных зонах.
Устройство обеспечивает передачу данных в системы верхнего уровня по интерфейсу RS-485 (MODBUS RTU) и позволяет управлять исполнительными устройствами промышленной автоматики в зависимости от измеренных концентраций или других физических и химических показателей.
Шкаф выпускается в климатическом исполнении, оснащён источником резервного питания и системой термостабилизации. Он подходит для применения в горнорудной, металлургической, нефтегазовой промышленности и других отраслях. Поставляется полностью испытанным и готовым к подключению на объекте.
| Название характеристики | Значение |
|---|---|
| Количество подключаемых газоанализаторов | до 8 шт. |
| Габариты (Ш×В×Г) | 500×500×200 мм |
| Масса | до 10 кг |
| Напряжение питания | 220 В ± 10–15%, 50 Гц |
| Потребляемая мощность | до 200 Вт |
| Интерфейс передачи данных | RS-485 (MODBUS RTU) |
| Коммутируемый ток/напряжение электронных ключей | микроконтроллера (17 шт.) - 100 В, 150 мА |
| Коммутируемый ток/напряжение электромеханических реле | (2 группы, 2 положения): ~227 В, 8 А (до 1920 ВА) |
| Количество электромеханических реле | до 9 |
| Тип монтажа | навесной |
| Степень защиты корпуса | IP66 |
| Диапазон рабочих температур | –60…+50 °C |
| Время срабатывания сигнализации | не более 15 с |
| Материал корпуса | сталь |
| Программное обеспечение | SensonMonitor |
| Средний срок службы | 10 лет |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Контроллер | 1 |
| 2 | Автоматический выключатель | 1 |
| 3 | Устройство контроля микроклимата | 1 |
| 4 | Греющая пластина 80 Вт | 1 |
| 5 | Блок питания | 1 |
| 6 | Барьеры искрозащиты БИ-Exia | 1 |
| 7 | Газоанализаторы Сенсон | 1 |
Описание
Шкаф ШУГ-Сенсон-С-50_50_20-022 предназначен для электропитания и сбора данных от газоанализаторов по каналу «Токовая петля 4–20 мА». Также возможно подключение другого оборудования, использующего этот тип сигнала. Все линии подключения газоанализаторов выполнены в виде искробезопасных цепей с барьерами искрозащиты, что обеспечивает безопасную эксплуатацию в потенциально взрывоопасных зонах.
Устройство обеспечивает передачу данных в системы верхнего уровня по интерфейсу RS-485 (MODBUS RTU) и позволяет управлять исполнительными устройствами промышленной автоматики в зависимости от измеренных концентраций или других физических и химических показателей.
Шкаф выпускается в климатическом исполнении, оснащён источником резервного питания и системой термостабилизации. Он подходит для применения в горнорудной, металлургической, нефтегазовой промышленности и других отраслях. Поставляется полностью испытанным и готовым к подключению на объекте.
Характеристики
| Название характеристики | Значение |
|---|---|
| Количество подключаемых газоанализаторов | до 8 шт. |
| Габариты (Ш×В×Г) | 500×500×200 мм |
| Масса | до 10 кг |
| Напряжение питания | 220 В ± 10–15%, 50 Гц |
| Потребляемая мощность | до 200 Вт |
| Интерфейс передачи данных | RS-485 (MODBUS RTU) |
| Коммутируемый ток/напряжение электронных ключей | микроконтроллера (17 шт.) - 100 В, 150 мА |
| Коммутируемый ток/напряжение электромеханических реле | (2 группы, 2 положения): ~227 В, 8 А (до 1920 ВА) |
| Количество электромеханических реле | до 9 |
| Тип монтажа | навесной |
| Степень защиты корпуса | IP66 |
| Диапазон рабочих температур | –60…+50 °C |
| Время срабатывания сигнализации | не более 15 с |
| Материал корпуса | сталь |
| Программное обеспечение | SensonMonitor |
| Средний срок службы | 10 лет |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Контроллер | 1 |
| 2 | Автоматический выключатель | 1 |
| 3 | Устройство контроля микроклимата | 1 |
| 4 | Греющая пластина 80 Вт | 1 |
| 5 | Блок питания | 1 |
| 6 | Барьеры искрозащиты БИ-Exia | 1 |
| 7 | Газоанализаторы Сенсон | 1 |
