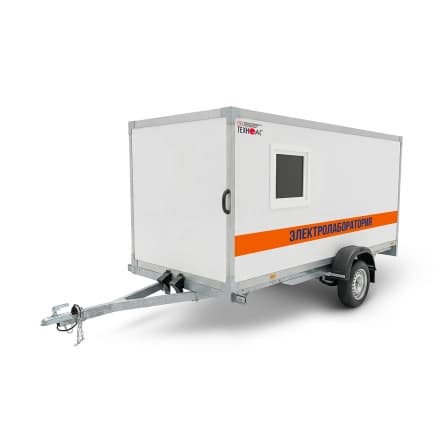

ЭТЛ-10 ТЕХНОАС - передвижная лаборатория для кабельных линий напряжением 0,4-10 кВ на базе прицепа
Код товара: 535
Цена по запросу
Описание
Передвижная электротехническая лаборатория ЭТЛ-10 ТЕХНО-АС на базе прицепа предназначена для проведения испытаний, диагностики и поиска повреждений силовых кабельных линий напряжением 0,4–10 кВ. Исполнение на базе прицепа массой до 750 кг обеспечивает высокую мобильность, автономность и возможность эксплуатации в условиях ограниченного доступа и труднопроходимых зон.
Лаборатория оснащена полным комплексом испытательного, прожигающего и диагностического оборудования, смонтированного стационарно и управляемого единой системой управления с многоуровневой системой электробезопасности. Компоновка и оснащение позволяют выполнять весь спектр работ по вводу в эксплуатацию, контролю технического состояния и ремонту кабельных линий.
Компактное размещение лаборатории в прицепе обеспечивает удобство транспортировки, быстрый ввод в работу и автономную эксплуатацию в полевых условиях. Конструкция кузова с утеплением, автономным отоплением и светодиодным освещением позволяет использовать ЭТЛ в широком диапазоне климатических условий.
В состав лаборатории входит высоковольтное испытательное оборудование до 70 кВ, прожигающие установки, импульсный генератор для акустического поиска повреждений, рефлектометр, трассопоисковые комплексы и бензогенератор для автономного электроснабжения. Система безопасности включает контроль заземления, блокировки, световую и звуковую сигнализацию, а также аварийное отключение.
Лаборатория поставляется с полным комплектом эксплуатационной и регистрационной документации, метрологической аттестацией и возможностью обучения персонала.
Преимущества
- Полный цикл работ с кабельными линиями напряжением 0,4–10 кВ в одном комплексе;
- Исполнение на базе прицепа обеспечивает мобильность и доступ в труднодоступные зоны;
- Высоковольтные испытания до 70 кВ, прожиг и точное определение места повреждения;
- Высокий уровень электробезопасности и автоматизированное управление;
- Автономная работа за счёт встроенного бензогенератора;
- Надёжная конструкция, энергоэффективность и возможность длительной эксплуатации в полевых условиях.
| Параметр | Значение |
|---|---|
| Система обеспечения безопасности персонала | - общий короткозамыкатель; - световая и звуковая сигнализации; - контроль заземления электролаборатории; - кнопка аварийного отключения лаборатории; - система блокировок питания на дверях высоковольтного отсека; - магистраль заземления электролаборатории; - штырь контрольного заземления электролаборатории. |
| Доработка кузова | Технологический лючок в задней правой двери |
| Остекление | Сплошное окно в боковой двери и раздвижное окно на противоположной стороне |
| Система освещения | Светодиодные светильники с питанием от электрической сети |
| Отопление | Автономный отопитель салона «Планар» (или аналог) |
| Напольное покрытие | Многослойная конструкция пола: — армированный стекловолокном пластик, 1,5 мм; — утеплитель — экструдированный пенополистирол, 30 мм; — влагостойкая фанера, 18 мм; — износостойкое покрытие «автолин». |
| Передняя, задняя и боковые стенки | Сэндвич-конструкция: — внутренний слой — пластик, армированный стекловолокном, 1,5 мм; — утеплитель — экструдированный пенополистирол, 30 мм; — внешний слой — пластик, армированный стекловолокном, 1,5 мм. |
| Задние двери | Двухстворчатые двери: — одна створка оснащена штанговым замком; — вторая фиксируется внутренним шпингалетом. |
| Боковая дверь | Алюминиевая дверь с двухконтурным уплотнителем, алюминиевым порталом и утопленной ручкой с замком |
| Регистрационные документы | Новый ПТС с указанием типа транспортного средства «Электротехническая лаборатория» |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | ЦБУ(центральный блок управления) + Система обеспечения электробезопасности | 1 |
| 2 | Модуль высоковольтной коммутации | 1 |
| 3 | СКАТ-70Ц-С — аппарат испытания диэлектриков цифровой | 1 |
| 4 | МПУ-3 Феникс — малогабаритное прожигающее устройство | 1 |
| 5 | Генератор высоковольтный импульсный ГВИ-26.3100 ЭТЛ | 1 |
| 6 | Комплект кабельных барабанов | 1 |
| 7 | Высоковольтный кабеледефектоискатель Атлет АГ-670 ЭТЛ | 1 |
| 8 | РЕЙС-305 — рефлектометр компьютерный | 1 |
| 9 | Бензогенератор TSS | 1 |
| 10 | Сопроводительная и эксплуатационная документация | 1 |
Описание
Описание
Передвижная электротехническая лаборатория ЭТЛ-10 ТЕХНО-АС на базе прицепа предназначена для проведения испытаний, диагностики и поиска повреждений силовых кабельных линий напряжением 0,4–10 кВ. Исполнение на базе прицепа массой до 750 кг обеспечивает высокую мобильность, автономность и возможность эксплуатации в условиях ограниченного доступа и труднопроходимых зон.
Лаборатория оснащена полным комплексом испытательного, прожигающего и диагностического оборудования, смонтированного стационарно и управляемого единой системой управления с многоуровневой системой электробезопасности. Компоновка и оснащение позволяют выполнять весь спектр работ по вводу в эксплуатацию, контролю технического состояния и ремонту кабельных линий.
Компактное размещение лаборатории в прицепе обеспечивает удобство транспортировки, быстрый ввод в работу и автономную эксплуатацию в полевых условиях. Конструкция кузова с утеплением, автономным отоплением и светодиодным освещением позволяет использовать ЭТЛ в широком диапазоне климатических условий.
В состав лаборатории входит высоковольтное испытательное оборудование до 70 кВ, прожигающие установки, импульсный генератор для акустического поиска повреждений, рефлектометр, трассопоисковые комплексы и бензогенератор для автономного электроснабжения. Система безопасности включает контроль заземления, блокировки, световую и звуковую сигнализацию, а также аварийное отключение.
Лаборатория поставляется с полным комплектом эксплуатационной и регистрационной документации, метрологической аттестацией и возможностью обучения персонала.
Преимущества
- Полный цикл работ с кабельными линиями напряжением 0,4–10 кВ в одном комплексе;
- Исполнение на базе прицепа обеспечивает мобильность и доступ в труднодоступные зоны;
- Высоковольтные испытания до 70 кВ, прожиг и точное определение места повреждения;
- Высокий уровень электробезопасности и автоматизированное управление;
- Автономная работа за счёт встроенного бензогенератора;
- Надёжная конструкция, энергоэффективность и возможность длительной эксплуатации в полевых условиях.
Характеристики
| Параметр | Значение |
|---|---|
| Система обеспечения безопасности персонала | - общий короткозамыкатель; - световая и звуковая сигнализации; - контроль заземления электролаборатории; - кнопка аварийного отключения лаборатории; - система блокировок питания на дверях высоковольтного отсека; - магистраль заземления электролаборатории; - штырь контрольного заземления электролаборатории. |
| Доработка кузова | Технологический лючок в задней правой двери |
| Остекление | Сплошное окно в боковой двери и раздвижное окно на противоположной стороне |
| Система освещения | Светодиодные светильники с питанием от электрической сети |
| Отопление | Автономный отопитель салона «Планар» (или аналог) |
| Напольное покрытие | Многослойная конструкция пола: — армированный стекловолокном пластик, 1,5 мм; — утеплитель — экструдированный пенополистирол, 30 мм; — влагостойкая фанера, 18 мм; — износостойкое покрытие «автолин». |
| Передняя, задняя и боковые стенки | Сэндвич-конструкция: — внутренний слой — пластик, армированный стекловолокном, 1,5 мм; — утеплитель — экструдированный пенополистирол, 30 мм; — внешний слой — пластик, армированный стекловолокном, 1,5 мм. |
| Задние двери | Двухстворчатые двери: — одна створка оснащена штанговым замком; — вторая фиксируется внутренним шпингалетом. |
| Боковая дверь | Алюминиевая дверь с двухконтурным уплотнителем, алюминиевым порталом и утопленной ручкой с замком |
| Регистрационные документы | Новый ПТС с указанием типа транспортного средства «Электротехническая лаборатория» |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | ЦБУ(центральный блок управления) + Система обеспечения электробезопасности | 1 |
| 2 | Модуль высоковольтной коммутации | 1 |
| 3 | СКАТ-70Ц-С — аппарат испытания диэлектриков цифровой | 1 |
| 4 | МПУ-3 Феникс — малогабаритное прожигающее устройство | 1 |
| 5 | Генератор высоковольтный импульсный ГВИ-26.3100 ЭТЛ | 1 |
| 6 | Комплект кабельных барабанов | 1 |
| 7 | Высоковольтный кабеледефектоискатель Атлет АГ-670 ЭТЛ | 1 |
| 8 | РЕЙС-305 — рефлектометр компьютерный | 1 |
| 9 | Бензогенератор TSS | 1 |
| 10 | Сопроводительная и эксплуатационная документация | 1 |
