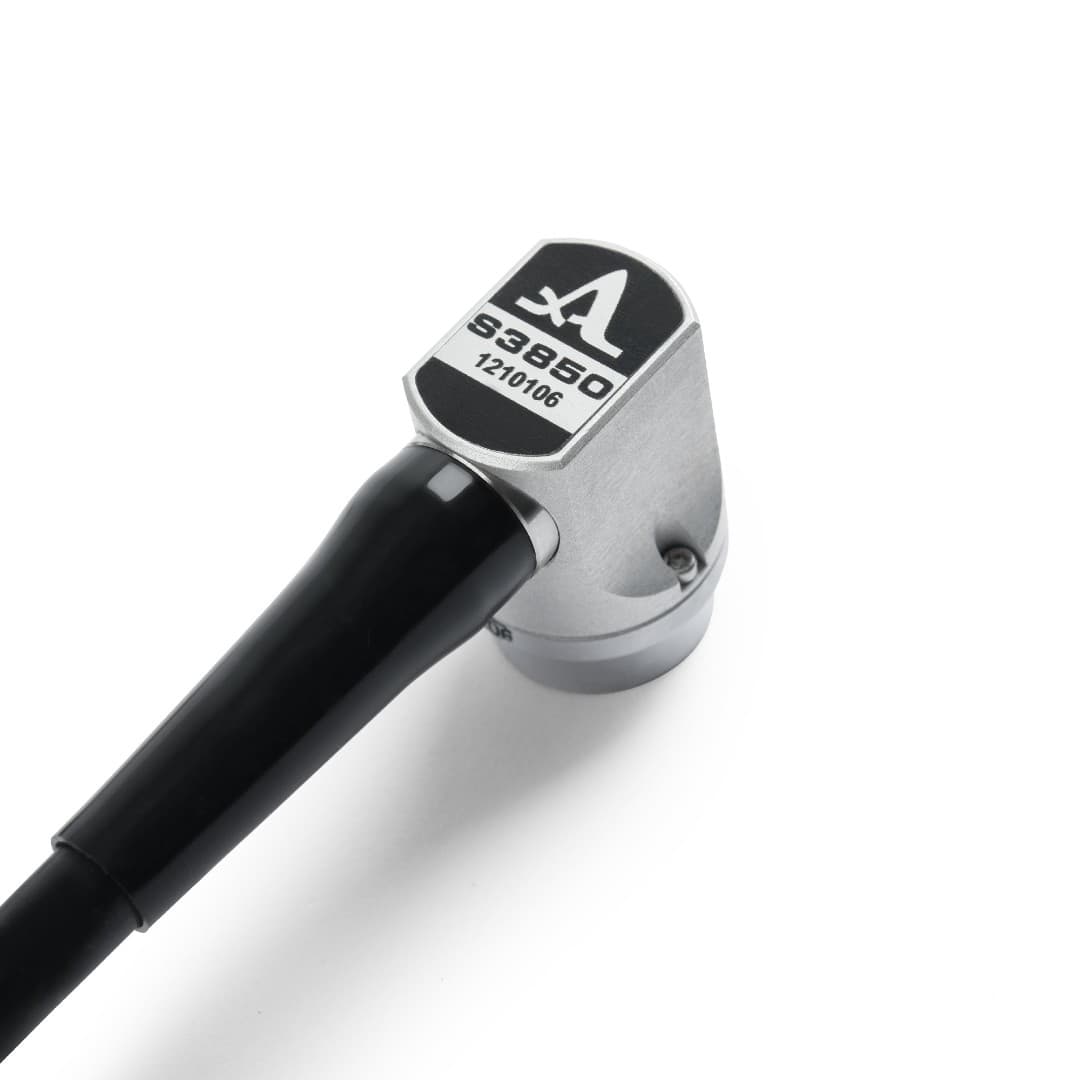

ЭМАП S3850 5.0A0D8ES для А1270 с серийными номерами 522xxx и выше
Код товара: 1071
Цена по запросу
Обновленная версия электромагнитно-акустического преобразователя с импульсным электромагнитом, предназначенного для работы с ультразвуковым ЭМА толщиномером А1270. В новую версию встроен температурный датчик, который автоматически контролирует температуру рабочей поверхности преобразователя, что исключает её перегрев при продолжительной работе. Преобразователь выполнен в новом эргономичном корпусе, который повышает удобство работы при проведении толщинометрии различных объектов. Конструкция корпуса преобразователя содержит заменяемую головную часть, что исключает полную замену ЭМАП при выходе из строя протектора, повышая его ремонтопригодность.
Используется в приборах
Электромагнитно-акустический толщиномер А1270
| Область применения | толщинометрия алюминия и стали |
| Тип | радиальная поляризация, импульсный электромагнит |
| Тип волн | поперечные |
| Номинальная частота | 5 МГц |
| Диаметр акустической апертуры | 8 мм |
| Максимальное импульсное напряжение возбуждения | 500 В |
| Максимальное напряжение импульсного подмагничивания | 20 В |
| Длительность импульса подмагничивания, не более | 1,5 мс |
| Максимальная частота следования импульсов подмагничивания | 10 Гц |
| Сопротивление сигнального индуктора постоянному току | 2,8 ± 0,1 Ом |
| Тип разъема | LEMO FGG.2K.810.CLA851 |
| Длина кабеля | 1000 ± 10 мм |
| Диапазон рабочих температур | от -20 до + 60°С |
| Габариты корпуса | 23 x 33 х 29 мм |
| Масса | 195 г |
Паспорт преобразователяОписание
Обновленная версия электромагнитно-акустического преобразователя с импульсным электромагнитом, предназначенного для работы с ультразвуковым ЭМА толщиномером А1270. В новую версию встроен температурный датчик, который автоматически контролирует температуру рабочей поверхности преобразователя, что исключает её перегрев при продолжительной работе. Преобразователь выполнен в новом эргономичном корпусе, который повышает удобство работы при проведении толщинометрии различных объектов. Конструкция корпуса преобразователя содержит заменяемую головную часть, что исключает полную замену ЭМАП при выходе из строя протектора, повышая его ремонтопригодность.
Используется в приборах
Электромагнитно-акустический толщиномер А1270
Характеристики
| Область применения | толщинометрия алюминия и стали |
| Тип | радиальная поляризация, импульсный электромагнит |
| Тип волн | поперечные |
| Номинальная частота | 5 МГц |
| Диаметр акустической апертуры | 8 мм |
| Максимальное импульсное напряжение возбуждения | 500 В |
| Максимальное напряжение импульсного подмагничивания | 20 В |
| Длительность импульса подмагничивания, не более | 1,5 мс |
| Максимальная частота следования импульсов подмагничивания | 10 Гц |
| Сопротивление сигнального индуктора постоянному току | 2,8 ± 0,1 Ом |
| Тип разъема | LEMO FGG.2K.810.CLA851 |
| Длина кабеля | 1000 ± 10 мм |
| Диапазон рабочих температур | от -20 до + 60°С |
| Габариты корпуса | 23 x 33 х 29 мм |
| Масса | 195 г |
Документы
Паспорт преобразователя
