Электронные динамометры растяжения ДМР-МГ4
Код товара: 571
Цена по запросу
Электронные динамометры ДМР-МГ4 предназначены для измерений статических и медленно изменяющихся сил растяжения при поверке разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.
Динамометр растяжения ДМР-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов на растяжение (узлов встройки), которые являются универсальными для испытательных и разрывных машин. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.
Динамометры обозначаются ДМР-Н/Т-КМГ4, где:
−Н– наибольший предел измерений (НПИ), кН;
−К– класс точности (0,5; 1; 2).
−Т– вариант исполнения тензометрического датчика силы (1; 6; приведен в таблице).
Пределы допускаемой относительной погрешности динамометров:
− класса 0,5 - ±0,12%
− класса 1 - ± 0,24%
− класса 2 - ± 0,45%.
Функциональные особенности динамометров:
- Цифровой жидкокристаллический дисплей с функцией подсветки.
- Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения.
- Возможность корректировки градуировочной характеристики в отдельных точках диапазона.
- Режим передачи данных на ПК через USB порт.
- Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии).
- Возможность обновления пользователем сервисных функций через USB порт.
- Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).
Варианты исполнения тензометрических датчиков для динамометров растяжения
| Наименование | Исполнение 1  | Исполнение 6  | Наибольший предел измерений (НПИ), кН | Наименьший предел измерений (НмПИ), кН | Цена ед. наименьшего разряда, кН |
|---|---|---|---|---|---|
| ДМP-0,1/T-КМГ4* | + | - | 0,1 | 0,002 | 0,000001 |
| ДМР-0,3/T-КМГ4* | + | - | 0,3 | 0,006 | 0,000001 |
| ДМР-0,5/T-КМГ4* | + | - | 0,5 | 0,01 | 0,000002 |
| ДМР-1/T-КМГ4 | + | - | 1 | 0,02 | 0,00001 |
| ДМР-2/T-КМГ4 | + | - | 2 | 0,04 | 0,00001 |
| ДМР-3/T-КМГ4 | + | - | 3 | 0,06 | 0,00001 |
| ДМР-5/T-КМГ4 | + | - | 5 | 0,1 | 0,00002 |
| ДМР-10/T-КМГ4 | + | - | 10 | 0,2 | 0,0001 |
| ДМР-20/T-КМГ4 | + | - | 20 | 0,4 | 0,0001 |
| ДМР-30/T-КМГ4 | + | - | 30 | 0,6 | 0,0001 |
| ДМР-50/T-КМГ4 | + | - | 50 | 1 | 0,0002 |
| ДМР-70/T-КМГ4 | + | - | 70 | 2 | 0,0004 |
| ДМР-100/T-КМГ4 | + | + | 100 | 2 | 0,001 |
| ДМР-150/T-КМГ4 | + | - | 150 | 3 | 0,001 |
| ДМР-200/T-КМГ4 | + | + | 200 | 4 | 0,001 |
| ДМР-300/T-КМГ4 | - | + | 300 | 6 | 0,001 |
| ДМР-500/T-КМГ4 | - | + | 500 | 10 | 0,002 |
| ДМР-1000/T-КМГ4 | - | + | 1000 | 20 | 0,01 |
* - Динамометры класса 0,5 выпускаются с НПИ от 1 кН.
| Наименование характеристик | ДМР-Н/Т-КМГ4 (растяжения) |
| Пределы измерений, кН: | |
| − наибольший (НПИ) | от 0,1 до 1000 (кл. точности 0,5 − от 1 до 1000) |
| − наименьший (НмПИ) | ≥ 2 %НПИ |
| Параметры электрического питания от аккумуляторной батареи напряжением, В | 3,7 |
| Потребляемая мощность, ВА, не более | 0,75 |
| Габаритные размеры электронного блока, мм, не более | 160 х 120 х 50 |
| Масса электронного блока, кг, не более | 0,35 |
| Масса тензодатчика (без нагрузочных опор и узлов встройки), кг, не более | от 0,5 до 70 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Тензометрический датчик силы | 1 |
| 3 | Соединительный кабель | 1 |
| 4 | Зарядное устройство | 1 |
| 5 | Кабель связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Паспорт | 1 |
| 9 | Методика поверки | 1 |
| 10 | Укладочный кейс | 1 |
Руководство по эксплуатации (инструкция) ДМР-МГ4Описание
Электронные динамометры ДМР-МГ4 предназначены для измерений статических и медленно изменяющихся сил растяжения при поверке разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.
Динамометр растяжения ДМР-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов на растяжение (узлов встройки), которые являются универсальными для испытательных и разрывных машин. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.
Динамометры обозначаются ДМР-Н/Т-КМГ4, где:
−Н– наибольший предел измерений (НПИ), кН;
−К– класс точности (0,5; 1; 2).
−Т– вариант исполнения тензометрического датчика силы (1; 6; приведен в таблице).
Пределы допускаемой относительной погрешности динамометров:
− класса 0,5 - ±0,12%
− класса 1 - ± 0,24%
− класса 2 - ± 0,45%.
Функциональные особенности динамометров:
- Цифровой жидкокристаллический дисплей с функцией подсветки.
- Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения.
- Возможность корректировки градуировочной характеристики в отдельных точках диапазона.
- Режим передачи данных на ПК через USB порт.
- Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии).
- Возможность обновления пользователем сервисных функций через USB порт.
- Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).
Варианты исполнения тензометрических датчиков для динамометров растяжения
| Наименование | Исполнение 1 | Исполнение 6 | Наибольший предел измерений (НПИ), кН | Наименьший предел измерений (НмПИ), кН | Цена ед. наименьшего разряда, кН |
|---|---|---|---|---|---|
| ДМP-0,1/T-КМГ4* | + | - | 0,1 | 0,002 | 0,000001 |
| ДМР-0,3/T-КМГ4* | + | - | 0,3 | 0,006 | 0,000001 |
| ДМР-0,5/T-КМГ4* | + | - | 0,5 | 0,01 | 0,000002 |
| ДМР-1/T-КМГ4 | + | - | 1 | 0,02 | 0,00001 |
| ДМР-2/T-КМГ4 | + | - | 2 | 0,04 | 0,00001 |
| ДМР-3/T-КМГ4 | + | - | 3 | 0,06 | 0,00001 |
| ДМР-5/T-КМГ4 | + | - | 5 | 0,1 | 0,00002 |
| ДМР-10/T-КМГ4 | + | - | 10 | 0,2 | 0,0001 |
| ДМР-20/T-КМГ4 | + | - | 20 | 0,4 | 0,0001 |
| ДМР-30/T-КМГ4 | + | - | 30 | 0,6 | 0,0001 |
| ДМР-50/T-КМГ4 | + | - | 50 | 1 | 0,0002 |
| ДМР-70/T-КМГ4 | + | - | 70 | 2 | 0,0004 |
| ДМР-100/T-КМГ4 | + | + | 100 | 2 | 0,001 |
| ДМР-150/T-КМГ4 | + | - | 150 | 3 | 0,001 |
| ДМР-200/T-КМГ4 | + | + | 200 | 4 | 0,001 |
| ДМР-300/T-КМГ4 | - | + | 300 | 6 | 0,001 |
| ДМР-500/T-КМГ4 | - | + | 500 | 10 | 0,002 |
| ДМР-1000/T-КМГ4 | - | + | 1000 | 20 | 0,01 |
* - Динамометры класса 0,5 выпускаются с НПИ от 1 кН.
Характеристики
| Наименование характеристик | ДМР-Н/Т-КМГ4 (растяжения) |
| Пределы измерений, кН: | |
| − наибольший (НПИ) | от 0,1 до 1000 (кл. точности 0,5 − от 1 до 1000) |
| − наименьший (НмПИ) | ≥ 2 %НПИ |
| Параметры электрического питания от аккумуляторной батареи напряжением, В | 3,7 |
| Потребляемая мощность, ВА, не более | 0,75 |
| Габаритные размеры электронного блока, мм, не более | 160 х 120 х 50 |
| Масса электронного блока, кг, не более | 0,35 |
| Масса тензодатчика (без нагрузочных опор и узлов встройки), кг, не более | от 0,5 до 70 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Тензометрический датчик силы | 1 |
| 3 | Соединительный кабель | 1 |
| 4 | Зарядное устройство | 1 |
| 5 | Кабель связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Паспорт | 1 |
| 9 | Методика поверки | 1 |
| 10 | Укладочный кейс | 1 |
Документы

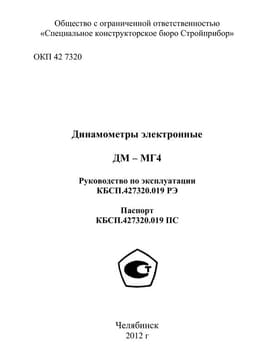

Руководство по эксплуатации (инструкция) ДМР-МГ4
