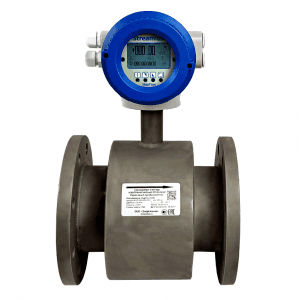

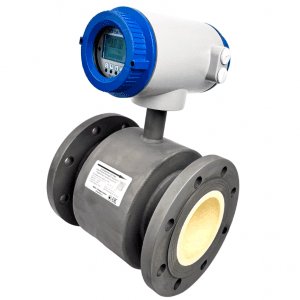

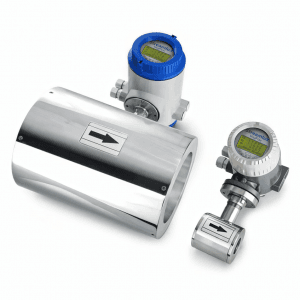

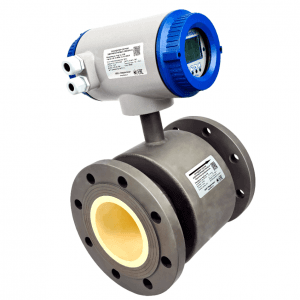

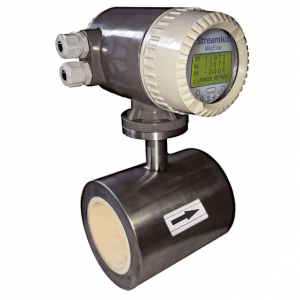

Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100
Код товара: 1533
Цена по запросу
Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100 применяется для измерения расхода высокоабразивных или агрессивных жидкостей, а также для точного объемного дозирования добавок.
Благодаря покрытию из высокотехнологичного керамического материала счетчики устойчивы к истиранию, воздействию химических веществ, нечувствительны к изменению температуры и не подвержены коррозии.
Наиболее широкое применение нашли на предприятиях горнодобывающей промышленности (обогатительных комбинатах). Работают с исключительной долговременной стабильностью и точностью (погрешность до 0,25%), даже при измерениях в условиях сильного шума, создаваемого пульпой.
Наиболее часто измеряемые жидкости:
• Пульпы
• Шламы
• Кислоты и щелочи
• ЖОУ
• Химикаты
• Суспензии
• Пасты
• Сточные воды
Кроме классического фланцевого исполнения имеет модификацию с соединениями типа "сэндвич”, которое позволяет монтировать расходомер в стесненных условиях помещений узлов учета.
В базовой конфигурации расходомер поставляется с токовым и импульсным выходами, аварийным сигналом, опционально дополняется цифровым выходом RS-485 и Modbus, что позволяет подключать его в любую систему диспетчеризации.
| Диаметр номинальный | DN15…DN600 мм |
| Материал корпуса | Сталь Нержавеющая сталь |
| Материал электродов | Керамика |
| Внутреннее покрытие (футеровка) | Керамика |
| Минимальный расход | 0,03 м3/ч |
| Присоединение | Фланцы Сэндвич |
| Температура рабочей среды | -65…+120°C |
| Температура окружающей среды | -25…+55°C |
| Влажность относительная | ≤ 90°C |
| Давление рабочей среды | до 4 МПа |
| Погрешность | ±0,25% |
| Электропроводность | От 5 мкСм/см и более |
| Класс защиты | IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
| Питание | Переменное 85-265В Постоянное 18…36В |
Импульсный сигнал выход
| 0,001…100 л/имп 1…1000 м3/ч |
| Токовый сигнал выход | 4…20 мА (HART) |
| Цифровой выход | RS-485 (MODBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длинна кабеля (выносной преобразователь) | В базе - 10м Максимум - 200м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 15 | 0,032 | 0,127 | 0,318 | 6,4 |
| 20 | 0,057 | 0,226 | 0,565 | 11,3 |
| 25 | 0,088 | 0,353 | 0,884 | 17,7 |
| 32 | 0,145 | 0,579 | 1,448 | 29,0 |
| 40 | 0,226 | 0,905 | 2,262 | 45,2 |
| 50 | 0,353 | 1,414 | 3,534 | 70,7 |
| 65 | 0,597 | 2,389 | 5,973 | 119,5 |
| 80 | 0,905 | 3,619 | 9,048 | 181,0 |
| 100 | 1,414 | 5,655 | 14,137 | 282,7 |
| 125 | 2,209 | 8,836 | 22,089 | 441,8 |
| 150 | 3,181 | 12,723 | 31,809 | 636,2 |
| 200 | 5,655 | 22,619 | 56,549 | 1130,0 |
| 250 | 8,836 | 35,343 | 88,357 | 1767,1 |
| 300 | 12,723 | 50,894 | 127,235 | 2544,7 |
| 350 | 17,318 | 69,272 | 173,180 | 3463,6 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,9 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,6 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,6 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,8 |
Руководство по эксплуатации MagFlow 3100Описание
Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100 применяется для измерения расхода высокоабразивных или агрессивных жидкостей, а также для точного объемного дозирования добавок.
Благодаря покрытию из высокотехнологичного керамического материала счетчики устойчивы к истиранию, воздействию химических веществ, нечувствительны к изменению температуры и не подвержены коррозии.
Наиболее широкое применение нашли на предприятиях горнодобывающей промышленности (обогатительных комбинатах). Работают с исключительной долговременной стабильностью и точностью (погрешность до 0,25%), даже при измерениях в условиях сильного шума, создаваемого пульпой.
Наиболее часто измеряемые жидкости:
• Пульпы
• Шламы
• Кислоты и щелочи
• ЖОУ
• Химикаты
• Суспензии
• Пасты
• Сточные воды
Кроме классического фланцевого исполнения имеет модификацию с соединениями типа "сэндвич”, которое позволяет монтировать расходомер в стесненных условиях помещений узлов учета.
В базовой конфигурации расходомер поставляется с токовым и импульсным выходами, аварийным сигналом, опционально дополняется цифровым выходом RS-485 и Modbus, что позволяет подключать его в любую систему диспетчеризации.
Характеристики
| Диаметр номинальный | DN15…DN600 мм |
| Материал корпуса | Сталь Нержавеющая сталь |
| Материал электродов | Керамика |
| Внутреннее покрытие (футеровка) | Керамика |
| Минимальный расход | 0,03 м3/ч |
| Присоединение | Фланцы Сэндвич |
| Температура рабочей среды | -65…+120°C |
| Температура окружающей среды | -25…+55°C |
| Влажность относительная | ≤ 90°C |
| Давление рабочей среды | до 4 МПа |
| Погрешность | ±0,25% |
| Электропроводность | От 5 мкСм/см и более |
| Класс защиты | IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
| Питание | Переменное 85-265В Постоянное 18…36В |
Импульсный сигнал выход
| 0,001…100 л/имп 1…1000 м3/ч |
| Токовый сигнал выход | 4…20 мА (HART) |
| Цифровой выход | RS-485 (MODBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длинна кабеля (выносной преобразователь) | В базе - 10м Максимум - 200м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 15 | 0,032 | 0,127 | 0,318 | 6,4 |
| 20 | 0,057 | 0,226 | 0,565 | 11,3 |
| 25 | 0,088 | 0,353 | 0,884 | 17,7 |
| 32 | 0,145 | 0,579 | 1,448 | 29,0 |
| 40 | 0,226 | 0,905 | 2,262 | 45,2 |
| 50 | 0,353 | 1,414 | 3,534 | 70,7 |
| 65 | 0,597 | 2,389 | 5,973 | 119,5 |
| 80 | 0,905 | 3,619 | 9,048 | 181,0 |
| 100 | 1,414 | 5,655 | 14,137 | 282,7 |
| 125 | 2,209 | 8,836 | 22,089 | 441,8 |
| 150 | 3,181 | 12,723 | 31,809 | 636,2 |
| 200 | 5,655 | 22,619 | 56,549 | 1130,0 |
| 250 | 8,836 | 35,343 | 88,357 | 1767,1 |
| 300 | 12,723 | 50,894 | 127,235 | 2544,7 |
| 350 | 17,318 | 69,272 | 173,180 | 3463,6 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,9 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,6 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,6 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,8 |
Документы

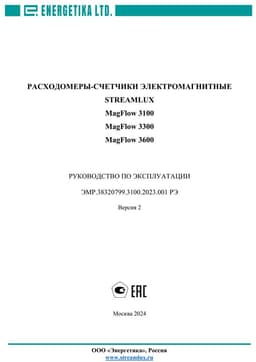

Руководство по эксплуатации MagFlow 3100
