Доступный электромагнитный расходомер Streamlux MagFlow 1700 для ЖКХ
Код товара: 1538
Цена по запросу
Электромагнитные расходомеры Streamlux MagFlow 1700 - самые доступные из высокоточных, предназначены для непрерывного измерения расхода жидкостей. Они отлично работают на обычной питьевой или технической воде с электрической проводимостью более 5 мкСм/см, а также на теплоносителе, сточных водах. Идеально подходят для узлов учета холодного и горячего водоснабжения многоквартирных домов, коттеджных поселков.
Измеряемые жидкости:
• Чистая вода
• Речная вода
• Подготовленная вода
• Теплоноситель
• Промышленные стоки
• Хозяйственно-бытовые стоки
Расходомеры Streamlux MagFlow 1700 успешно применяются для коммерческого и технологического учета в жилищно-коммунальном хозяйстве, водоснабжении, водоотведении. Для учета расхода воды могут использоваться также в химической, энергетической, пищевой, целлюлозно-бумажной и других отраслях промышленности.

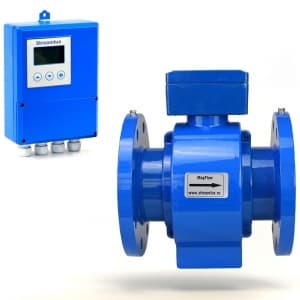

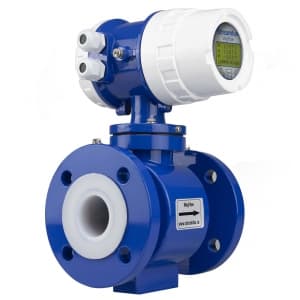

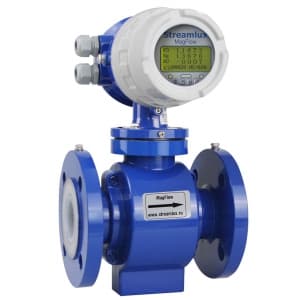

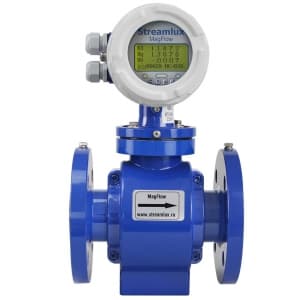

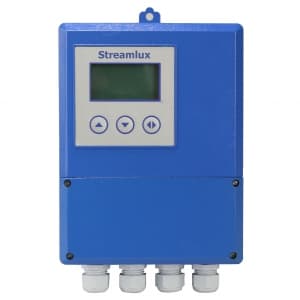

Модель выпускается в раздельном и моноблочном исполнении с фланцевым соединением. Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Предусмотрен расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART).
| Диаметр номинальный, мм. | DN10…DN500 |
| Материал корпуса | Сталь |
| Материал электродов | Нержавеющая сталь 316L |
| Присоединение | Фланец |
| Минимальный расход, м3/ч | 0,01 |
| Температура рабочей среды, °C | до +120 |
| Температура окружающей среды, °C | -10…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | до 4 |
| Погрешность, % | ±0,5 (спецзаказ - 0,25%) |
| Электропроводность, мкСм/см | >5 (>20 для деминерализованной воды) |
| Класс защиты | IP65 (Моноблок) IP68 (Выносной преобразователь) |
| Питание | Переменное 85-240В Постоянное 20…36В |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS485 (MODBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| ДУ, мм | Диапазон расхода (м³/ч) | ||||
| Скорость потока | |||||
| 0,05 м/с | 0,2 м/с | 0,5 м/с | 1 м/с | 10 м/с | |
| 10 | 0,014 | 0,057 | 0,141 | 0,283 | 2,8 |
| 15 | 0,032 | 0,127 | 0,318 | 0,636 | 6,4 |
| 20 | 0,057 | 0,226 | 0,565 | 1,131 | 11,3 |
| 25 | 0,088 | 0,353 | 0,884 | 1,767 | 17,7 |
| 32 | 0,145 | 0,579 | 1,448 | 2,895 | 29,0 |
| 40 | 0,226 | 0,905 | 2,262 | 4,524 | 45,2 |
| 50 | 0,353 | 1,414 | 3,534 | 7,069 | 70,7 |
| 65 | 0,597 | 2,389 | 5,973 | 11,946 | 119,5 |
| 80 | 0,905 | 3,619 | 9,048 | 18,096 | 181,0 |
| 100 | 1,414 | 5,655 | 14,137 | 28,274 | 282,7 |
| 125 | 2,209 | 8,836 | 22,089 | 44,179 | 441,8 |
| 150 | 3,181 | 12,723 | 31,809 | 63,617 | 636,2 |
| 200 | 5,655 | 22,619 | 56,549 | 113,097 | 1131,0 |
| 250 | 8,836 | 35,343 | 88,357 | 176,715 | 1767,1 |
| 300 | 12,723 | 50,894 | 127,235 | 254,469 | 2544,7 |
| 350 | 17,318 | 69,272 | 173,180 | 346,361 | 3463,6 |
| 400 | 22,619 | 90,478 | 226,195 | 452,389 | 4523,9 |
| 450 | 28,628 | 114,511 | 286,278 | 572,555 | 5725,6 |
| 500 | 35,343 | 141,372 | 353,429 | 706,858 | 7068,6 |
Руководство по эксплуатации MagFlow 1700Описание
Электромагнитные расходомеры Streamlux MagFlow 1700 - самые доступные из высокоточных, предназначены для непрерывного измерения расхода жидкостей. Они отлично работают на обычной питьевой или технической воде с электрической проводимостью более 5 мкСм/см, а также на теплоносителе, сточных водах. Идеально подходят для узлов учета холодного и горячего водоснабжения многоквартирных домов, коттеджных поселков.
Измеряемые жидкости:
• Чистая вода
• Речная вода
• Подготовленная вода
• Теплоноситель
• Промышленные стоки
• Хозяйственно-бытовые стоки
Расходомеры Streamlux MagFlow 1700 успешно применяются для коммерческого и технологического учета в жилищно-коммунальном хозяйстве, водоснабжении, водоотведении. Для учета расхода воды могут использоваться также в химической, энергетической, пищевой, целлюлозно-бумажной и других отраслях промышленности.
Модель выпускается в раздельном и моноблочном исполнении с фланцевым соединением. Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Предусмотрен расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART).
Характеристики
| Диаметр номинальный, мм. | DN10…DN500 |
| Материал корпуса | Сталь |
| Материал электродов | Нержавеющая сталь 316L |
| Присоединение | Фланец |
| Минимальный расход, м3/ч | 0,01 |
| Температура рабочей среды, °C | до +120 |
| Температура окружающей среды, °C | -10…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | до 4 |
| Погрешность, % | ±0,5 (спецзаказ - 0,25%) |
| Электропроводность, мкСм/см | >5 (>20 для деминерализованной воды) |
| Класс защиты | IP65 (Моноблок) IP68 (Выносной преобразователь) |
| Питание | Переменное 85-240В Постоянное 20…36В |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS485 (MODBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| ДУ, мм | Диапазон расхода (м³/ч) | ||||
| Скорость потока | |||||
| 0,05 м/с | 0,2 м/с | 0,5 м/с | 1 м/с | 10 м/с | |
| 10 | 0,014 | 0,057 | 0,141 | 0,283 | 2,8 |
| 15 | 0,032 | 0,127 | 0,318 | 0,636 | 6,4 |
| 20 | 0,057 | 0,226 | 0,565 | 1,131 | 11,3 |
| 25 | 0,088 | 0,353 | 0,884 | 1,767 | 17,7 |
| 32 | 0,145 | 0,579 | 1,448 | 2,895 | 29,0 |
| 40 | 0,226 | 0,905 | 2,262 | 4,524 | 45,2 |
| 50 | 0,353 | 1,414 | 3,534 | 7,069 | 70,7 |
| 65 | 0,597 | 2,389 | 5,973 | 11,946 | 119,5 |
| 80 | 0,905 | 3,619 | 9,048 | 18,096 | 181,0 |
| 100 | 1,414 | 5,655 | 14,137 | 28,274 | 282,7 |
| 125 | 2,209 | 8,836 | 22,089 | 44,179 | 441,8 |
| 150 | 3,181 | 12,723 | 31,809 | 63,617 | 636,2 |
| 200 | 5,655 | 22,619 | 56,549 | 113,097 | 1131,0 |
| 250 | 8,836 | 35,343 | 88,357 | 176,715 | 1767,1 |
| 300 | 12,723 | 50,894 | 127,235 | 254,469 | 2544,7 |
| 350 | 17,318 | 69,272 | 173,180 | 346,361 | 3463,6 |
| 400 | 22,619 | 90,478 | 226,195 | 452,389 | 4523,9 |
| 450 | 28,628 | 114,511 | 286,278 | 572,555 | 5725,6 |
| 500 | 35,343 | 141,372 | 353,429 | 706,858 | 7068,6 |
Документы

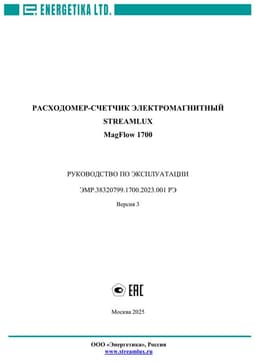

Руководство по эксплуатации MagFlow 1700
