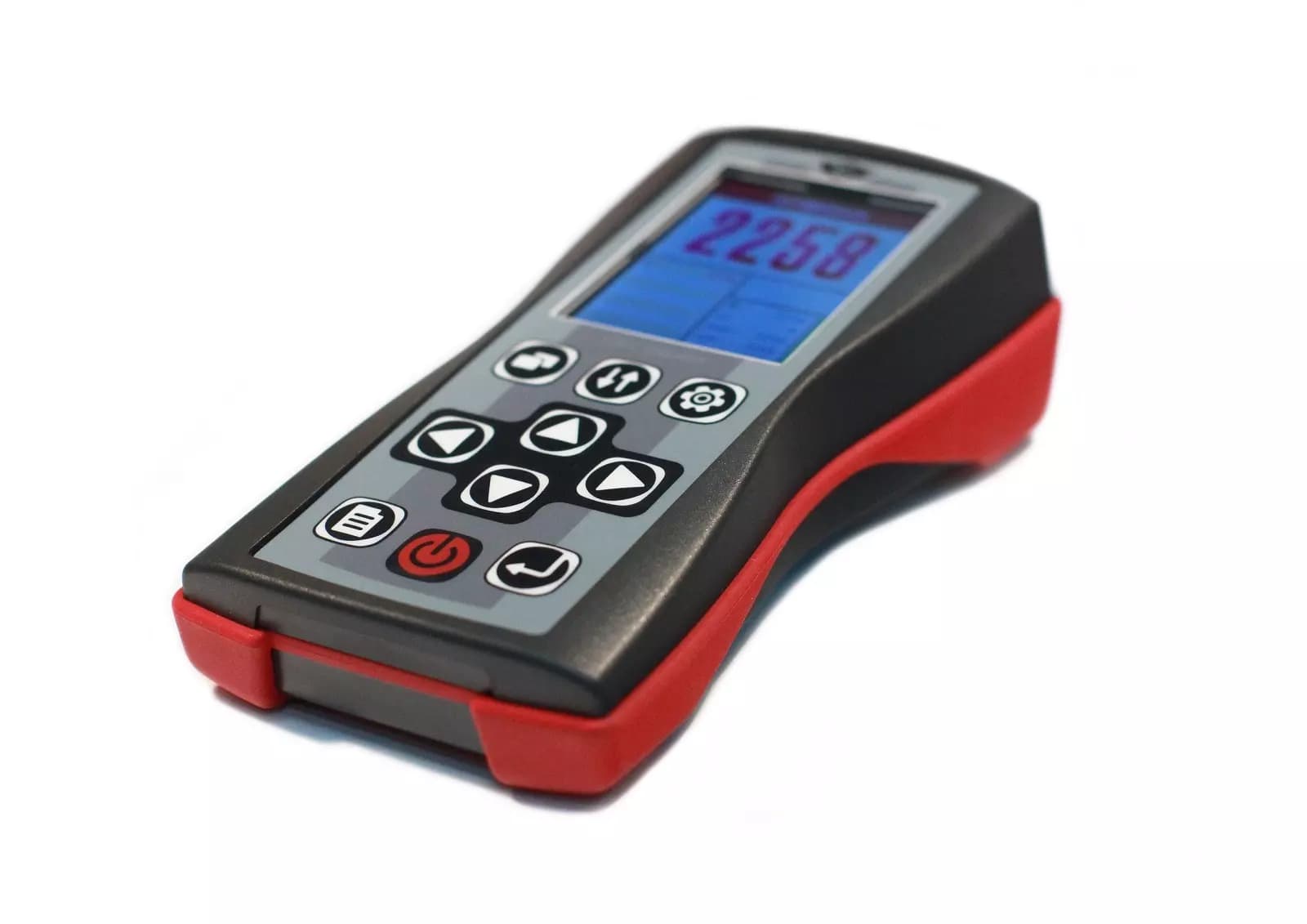

Дефектоскоп-толщиномер ТЭС-364М термоэлектрический
Код товара: 1366
Цена по запросу
Дефектоскоп-толщиномер ТЭС-364М термоэлектрический производства НПП «Машпроект» применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов. Прибор внесен в Госреестр СИ Российской Федерации №89231-23.
Дефектоскоп-толщиномер ТЭС-364М. Назначение:
— контроль толщины гальванических и химических проводящих покрытий,
— контроль толщины упрочненных слоев (алитирование и др.) на лопатках турбин,
— рассортировка и определение марки материала,
— определение степени раскисления закалочных ванн.
Дефектоскоп-толщиномер ТЭС-364М. Принцип работы
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром (далее ТП) устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.
Дефектоскоп-толщиномер ТЭС-364М. Конструкция

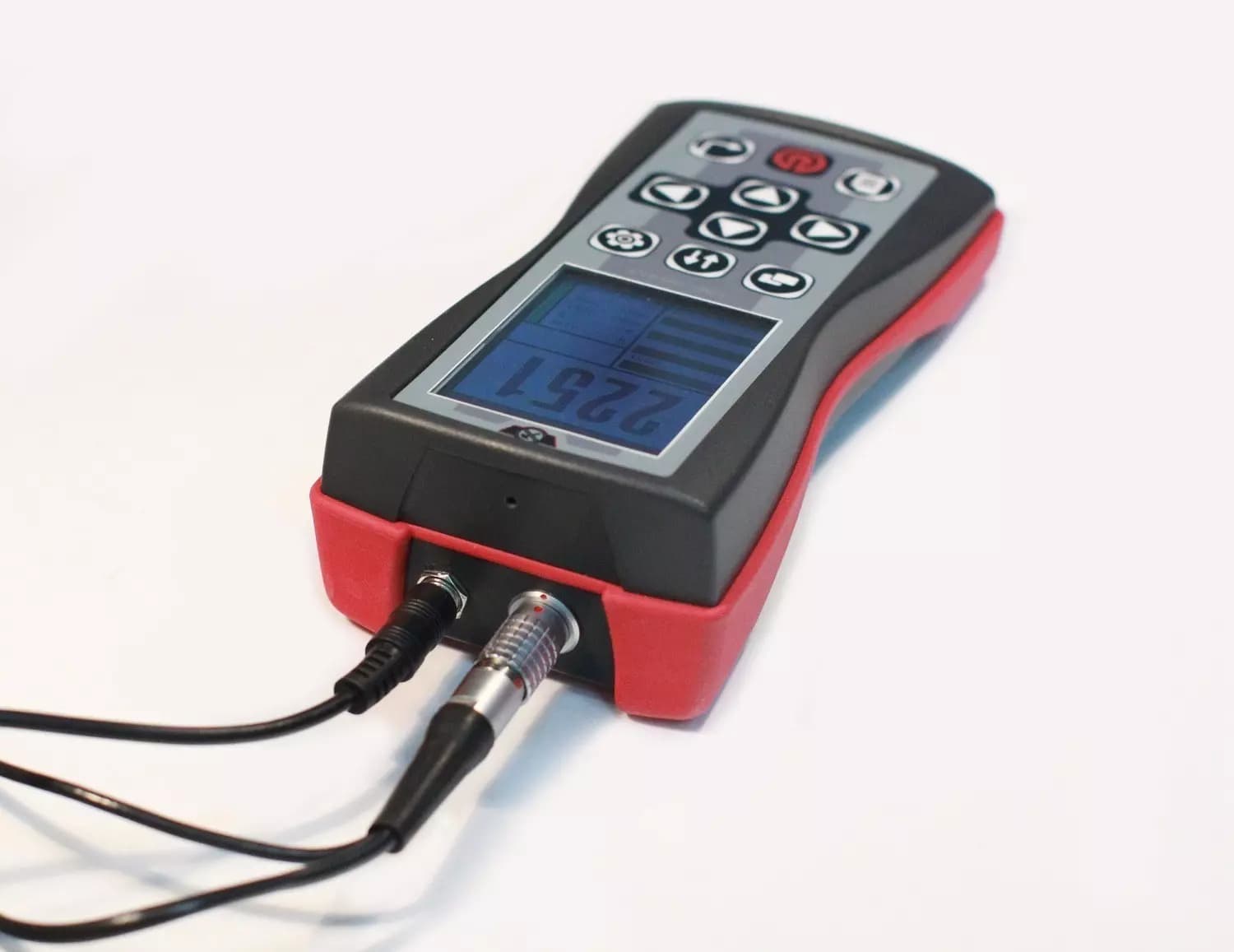

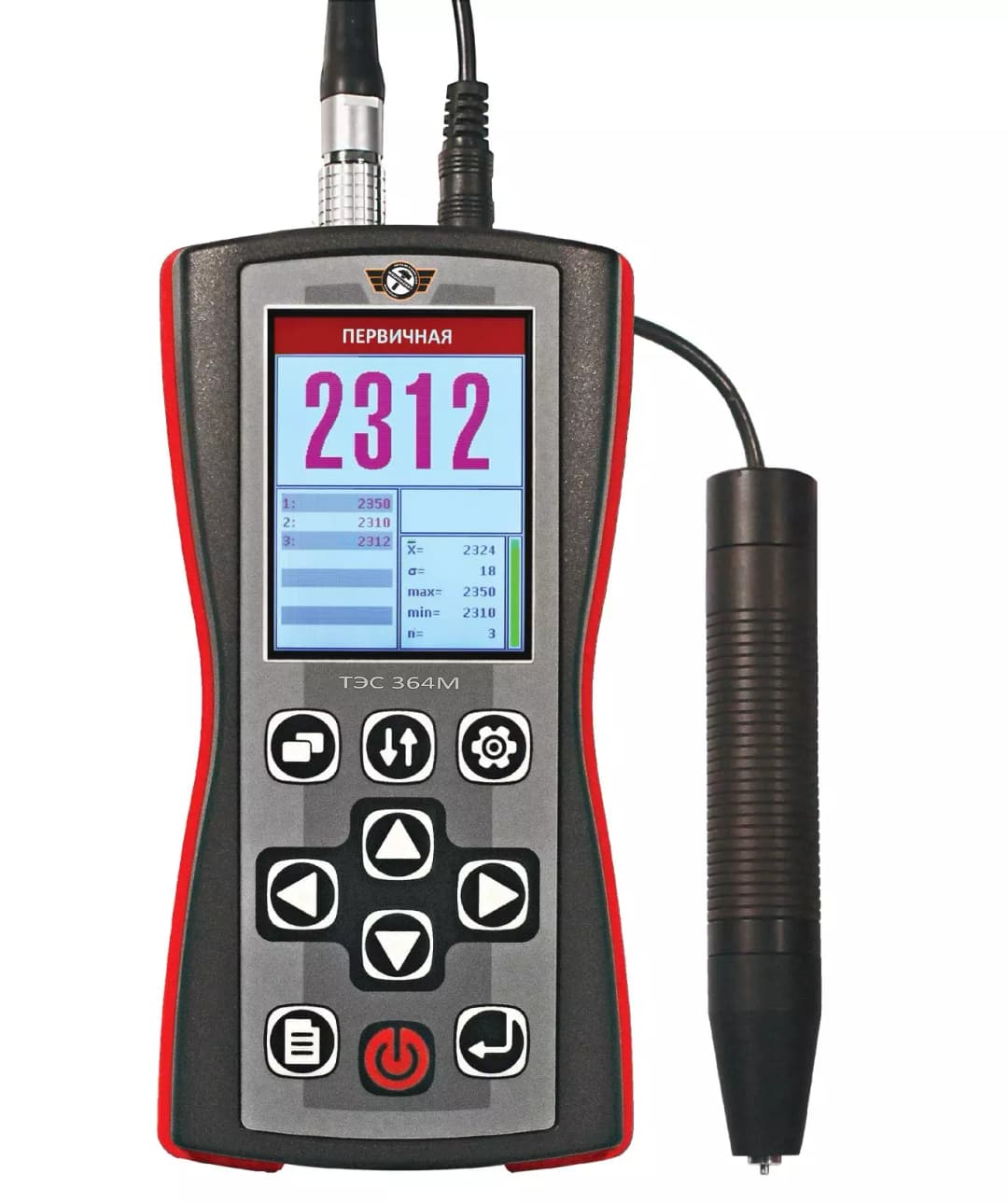

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.
Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.

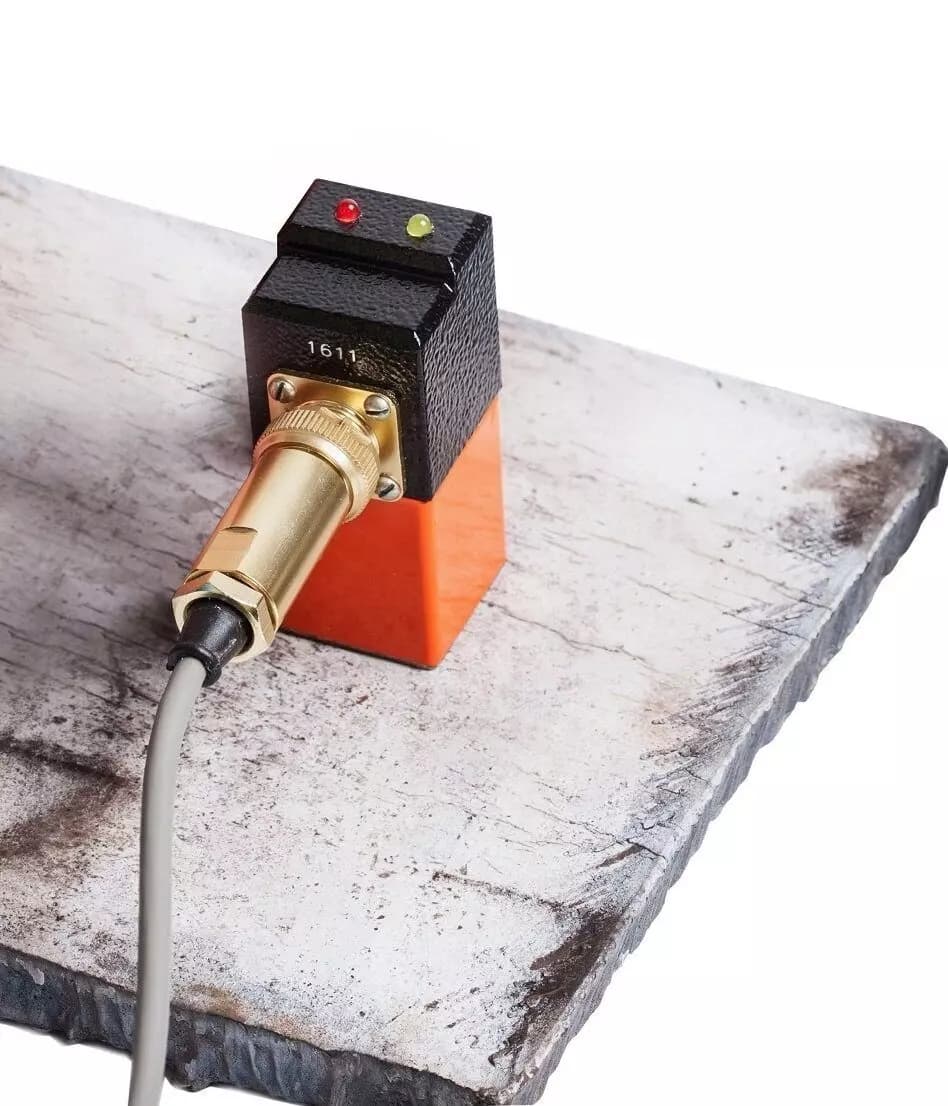

Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.
По заказу потребителя в комплект поставки могут входить дополнительные датчики.
Эксплуатация

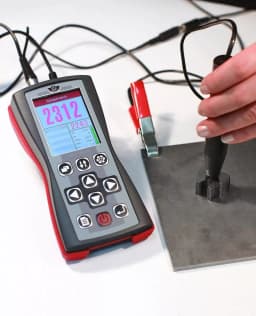

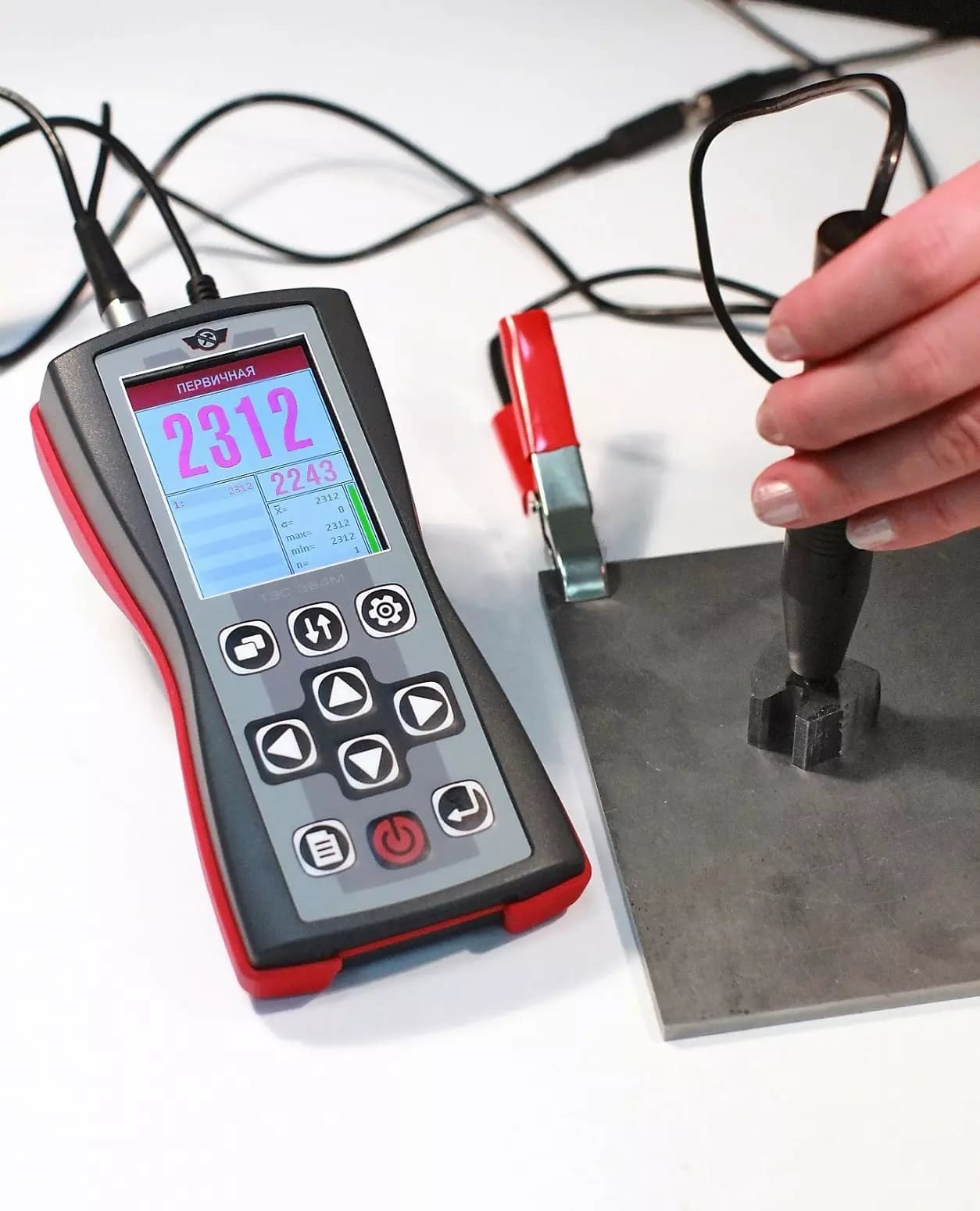

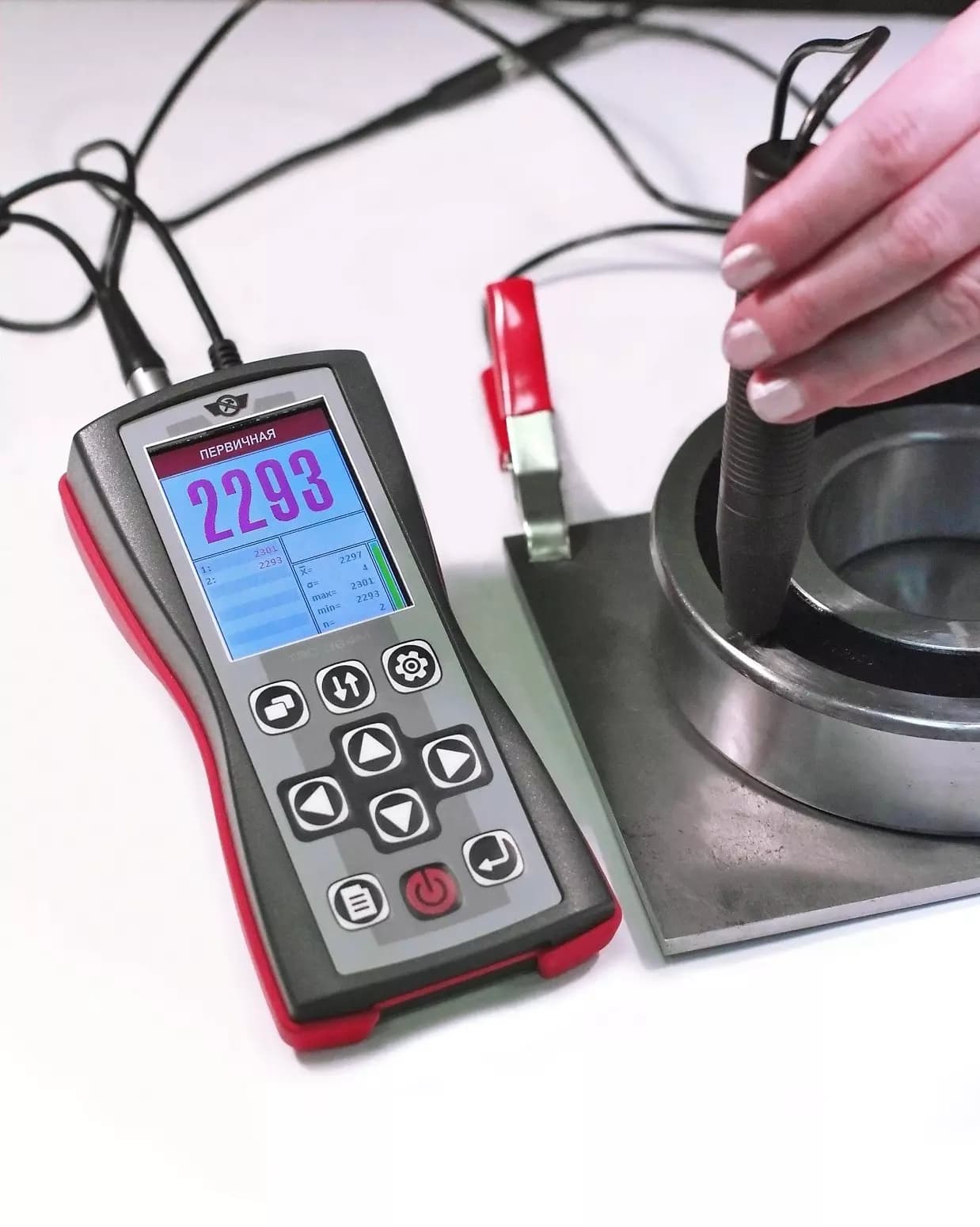

Дефектоскоп-толщиномер ТЭС-364М термоэлектрический. Способы проведения замеров:
- Однократный замер в определенной точке контролируемого объекта;
- Непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что дает более высокую стабильность показаний по сравнению с непрерывным режимом.
При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.
Режимы работы дефектоскопа-толщиномера
| Режимы | Назначение | Тип замеров |
| «Измерительный» | Результаты контроля представляются непосредственно в единицах ТП | однократные |
| «Диаграмма» | Результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТП | непрерывные |
| «Развертка» | Результаты представляются в виде развертки (скана) значений ТП по поверхности изделия | непрерывные |
| «Определение марки» | Осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибор | однократные/непрерывные |
| «Проверка работоспособности прибора» | Применяется перед проведением измерений | однократные |
| Параметры | Значения |
| Диапазон контроля толщины покрытий и упрочняющих слоев изделий зависит от материала и определяется при создании характеристики для конкретной задачи | от 0 до 50 мкм |
| Пределы допускаемой абсолютной погрешности определяются при калибровке по образцам из материала контролируемого изделия | ± (1 мкм+0,1H), где Н – измеренное значение толщины, мкм |
| Номинальная температура наконечника преобразователя | 100°С (стабилизированная относительно температуры окружающей среды) |
| Минимальный размер контролируемого участка | 0,5 х 0,5 мм |
| Время подготовки к работе | не более 3 мин. |
| Подсветка дисплея | настраиваемая |
| Количество запоминаемых характеристик | 100 |
| Количество запоминаемых соответствий ТЭДС – марка материала | 100 |
| Питание прибора | |
| От сети переменного тока напряжением 220 В, частотой 50 Гц | через сетевой блок питания типа AC-220-N-13,5-1600 (13,5 В; 1,6 А) |
| От выносного аккумулятора | опционально |
| Габаритные размеры электронного блока | 165 х 85 х 50 мм |
| Масса электронного блока | 0,3 кг |
| Масса датчиков | 0,2 кг |
| Рабочие условия эксплуатации прибора | |
| Температура воздуха | от -15 до +35°С |
| Относительная влажность | 30 – 80 % |
| Атмосферное давление | 84 – 106,7 кПа |
| Гарантия | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок дефектоскопа-толщиномера | 1 |
| 2 | Датчик дефектоскопа | 1 |
| 3 | Сетевой адаптер | 1 |
| 4 | Кабель для подключения к ПК | 1 |
| 5 | Образцы для контроля работоспособности | 2 |
| 6 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 7 | Свидетельство о поверке/сертификат калибровки (по требованию) | 1 |

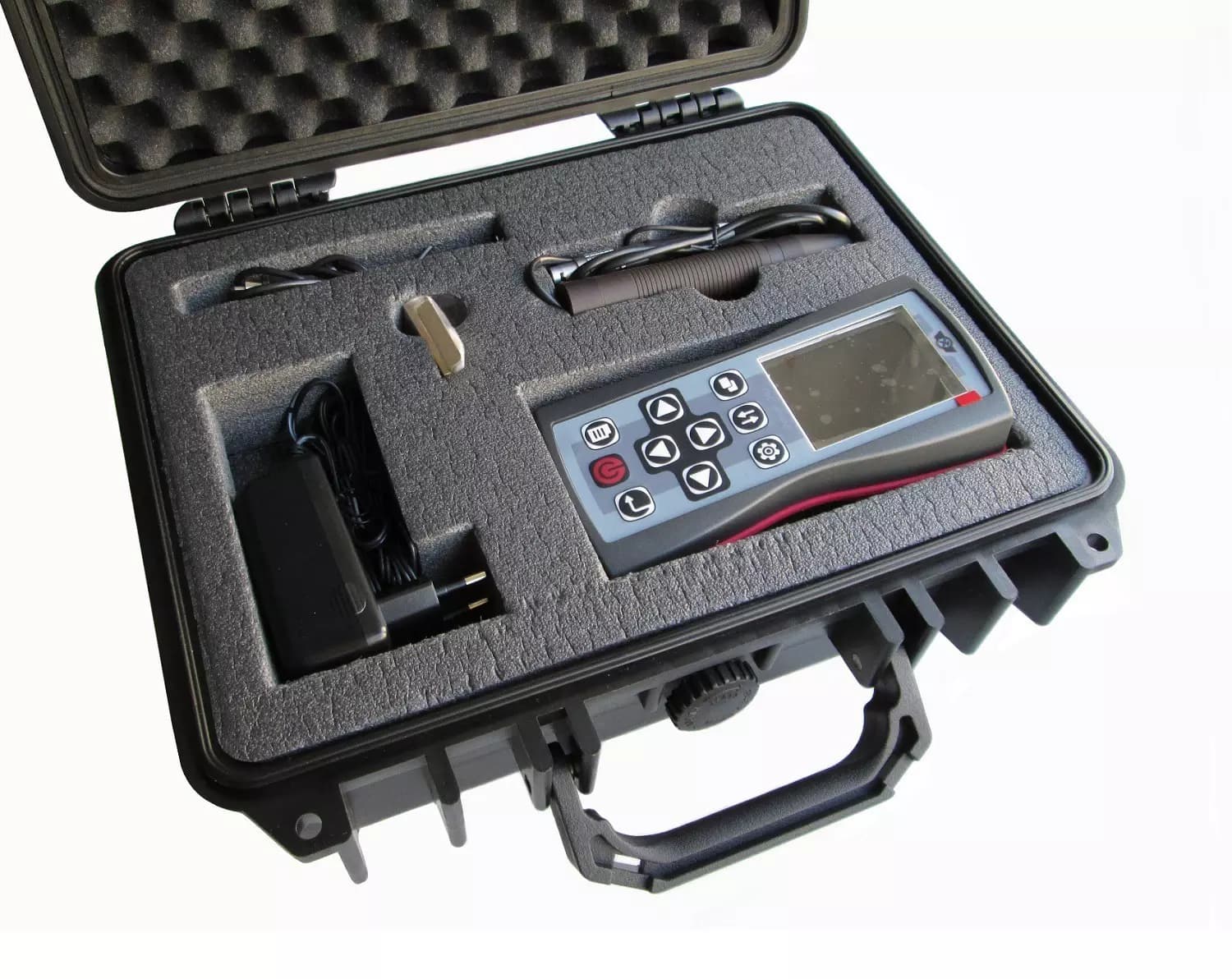

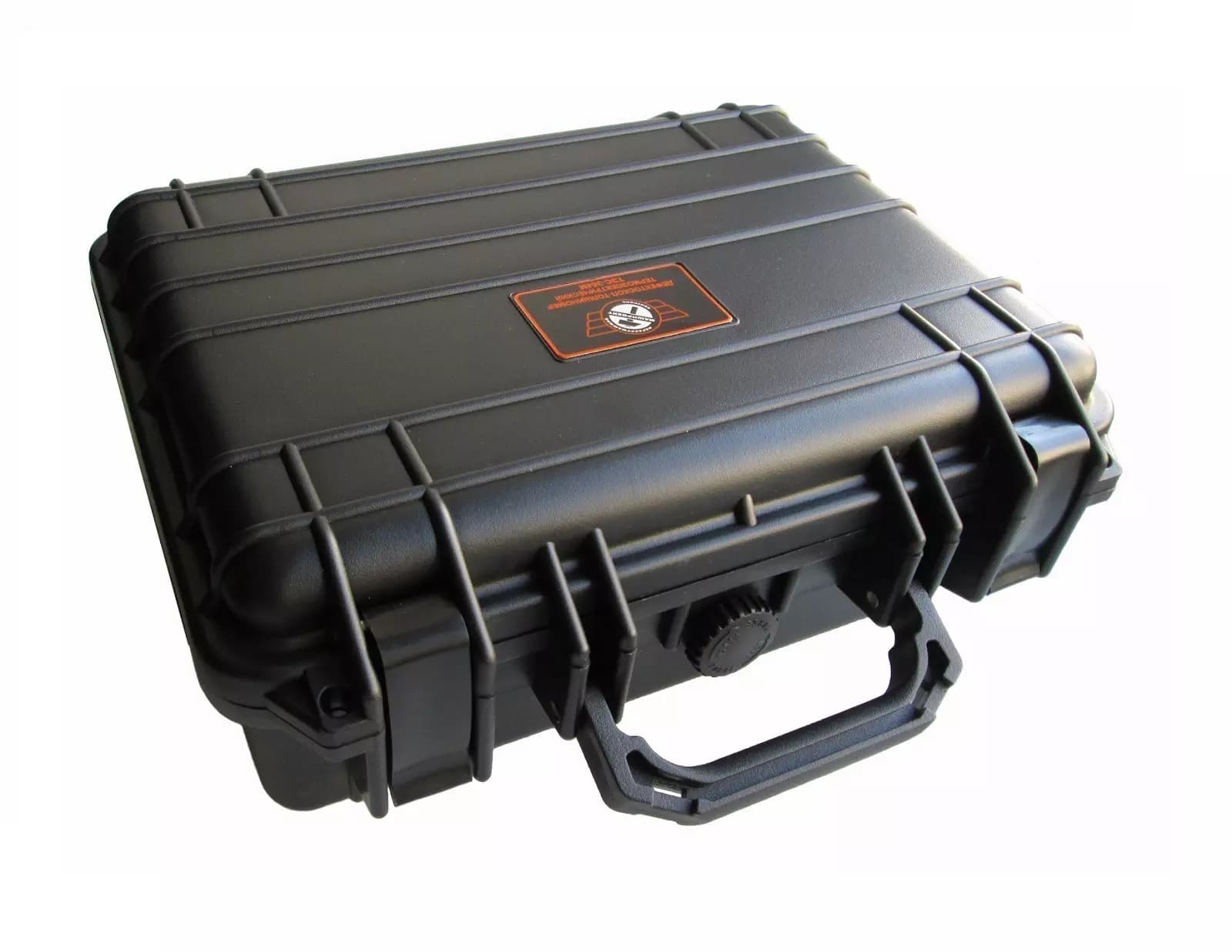

| 8 | Специализированный кейс для переноски и хранения | 1 |
Описание Дефектоскопа-толщиномера ТЭС-364М термоэлектрического

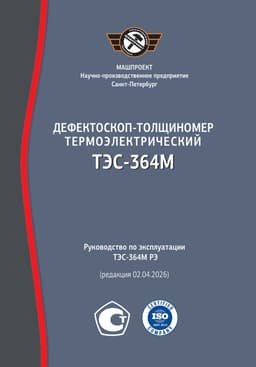

Руководство по эксплуатации Дефектоскопа-толщиномера ТЭС-364МОписание
Дефектоскоп-толщиномер ТЭС-364М термоэлектрический производства НПП «Машпроект» применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов. Прибор внесен в Госреестр СИ Российской Федерации №89231-23.
Дефектоскоп-толщиномер ТЭС-364М. Назначение:
— контроль толщины гальванических и химических проводящих покрытий,
— контроль толщины упрочненных слоев (алитирование и др.) на лопатках турбин,
— рассортировка и определение марки материала,
— определение степени раскисления закалочных ванн.
Дефектоскоп-толщиномер ТЭС-364М. Принцип работы
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром (далее ТП) устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.
Дефектоскоп-толщиномер ТЭС-364М. Конструкция
Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.
Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.
Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.
По заказу потребителя в комплект поставки могут входить дополнительные датчики.
Эксплуатация
Дефектоскоп-толщиномер ТЭС-364М термоэлектрический. Способы проведения замеров:
- Однократный замер в определенной точке контролируемого объекта;
- Непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что дает более высокую стабильность показаний по сравнению с непрерывным режимом.
При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.
Режимы работы дефектоскопа-толщиномера
| Режимы | Назначение | Тип замеров |
| «Измерительный» | Результаты контроля представляются непосредственно в единицах ТП | однократные |
| «Диаграмма» | Результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТП | непрерывные |
| «Развертка» | Результаты представляются в виде развертки (скана) значений ТП по поверхности изделия | непрерывные |
| «Определение марки» | Осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибор | однократные/непрерывные |
| «Проверка работоспособности прибора» | Применяется перед проведением измерений | однократные |
Характеристики
| Параметры | Значения |
| Диапазон контроля толщины покрытий и упрочняющих слоев изделий зависит от материала и определяется при создании характеристики для конкретной задачи | от 0 до 50 мкм |
| Пределы допускаемой абсолютной погрешности определяются при калибровке по образцам из материала контролируемого изделия | ± (1 мкм+0,1H), где Н – измеренное значение толщины, мкм |
| Номинальная температура наконечника преобразователя | 100°С (стабилизированная относительно температуры окружающей среды) |
| Минимальный размер контролируемого участка | 0,5 х 0,5 мм |
| Время подготовки к работе | не более 3 мин. |
| Подсветка дисплея | настраиваемая |
| Количество запоминаемых характеристик | 100 |
| Количество запоминаемых соответствий ТЭДС – марка материала | 100 |
| Питание прибора | |
| От сети переменного тока напряжением 220 В, частотой 50 Гц | через сетевой блок питания типа AC-220-N-13,5-1600 (13,5 В; 1,6 А) |
| От выносного аккумулятора | опционально |
| Габаритные размеры электронного блока | 165 х 85 х 50 мм |
| Масса электронного блока | 0,3 кг |
| Масса датчиков | 0,2 кг |
| Рабочие условия эксплуатации прибора | |
| Температура воздуха | от -15 до +35°С |
| Относительная влажность | 30 – 80 % |
| Атмосферное давление | 84 – 106,7 кПа |
| Гарантия | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок дефектоскопа-толщиномера | 1 |
| 2 | Датчик дефектоскопа | 1 |
| 3 | Сетевой адаптер | 1 |
| 4 | Кабель для подключения к ПК | 1 |
| 5 | Образцы для контроля работоспособности | 2 |
| 6 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 7 | Свидетельство о поверке/сертификат калибровки (по требованию) | 1 |
| 8 | Специализированный кейс для переноски и хранения | 1 |
