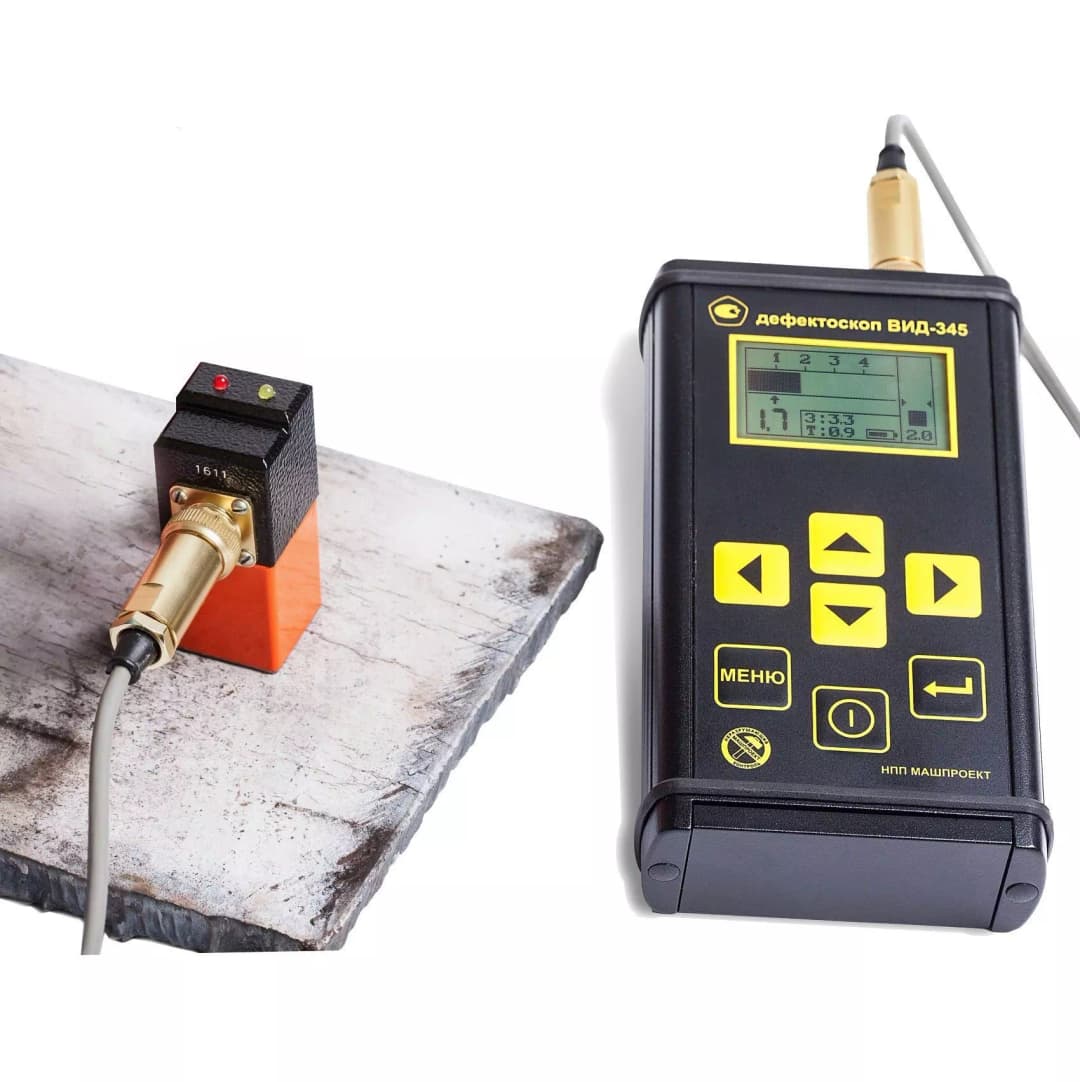

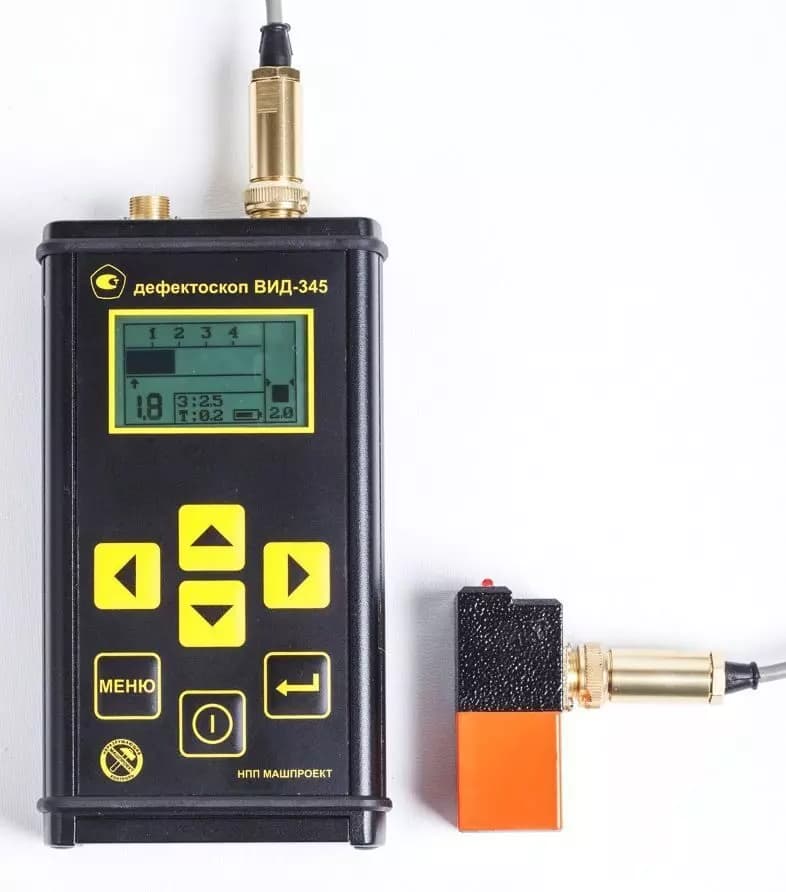

Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)
Код товара: 1365
Цена по запросу
Магнитно-вихретоковый дефектоскоп ВИД-345 производства НПП «Машпроект» предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.
Комбинирование магнитного и вихретокового методов выявления дефектов обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

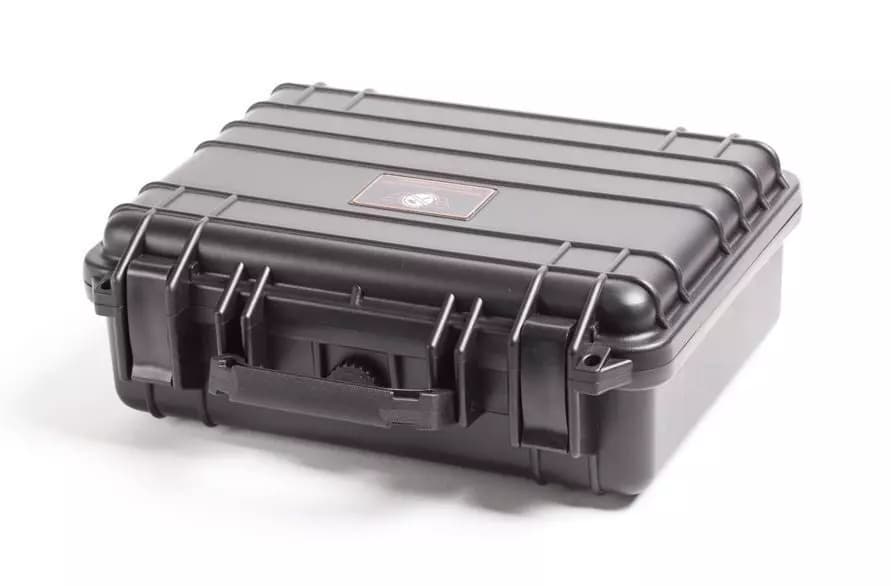

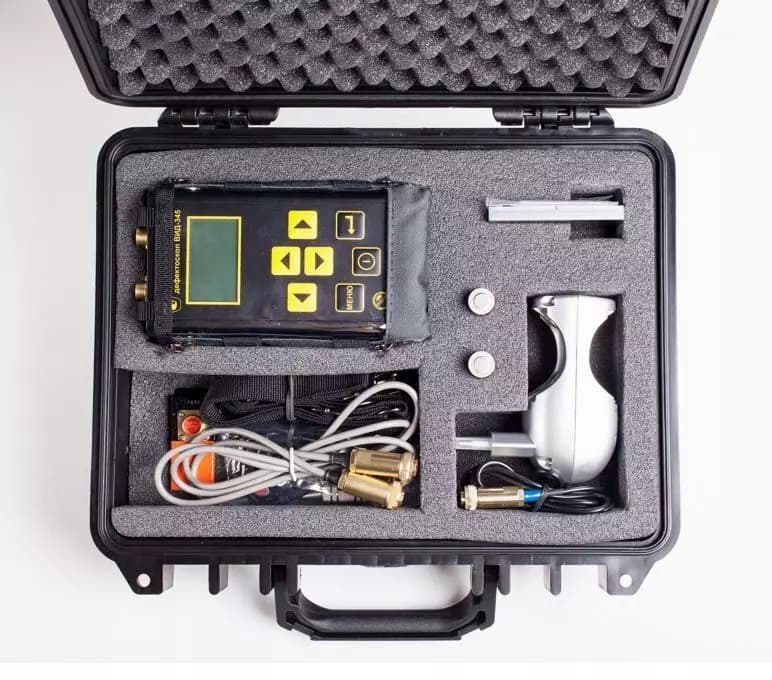

Комплект ГТУ поставляется в ударопрочном кейсе. В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.
Магнитно-вихретоковый дефектоскоп ВИД-345. Объекты контроля:
— трубы, трубопроводы,
— нефте- и газопроводы,
— сосуды, сосуды давления,
— объекты энергетического производства,
— детали конструкций, машин и механизмов.
Магнитно-вихретоковый дефектоскоп ВИД-345. Преимущества работы
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка показаний прибора.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация дефекта.
Магнитно-вихретоковый дефектоскоп ВИД-345. Особенности конструкции
- Компактные габариты, удобные большие кнопки.

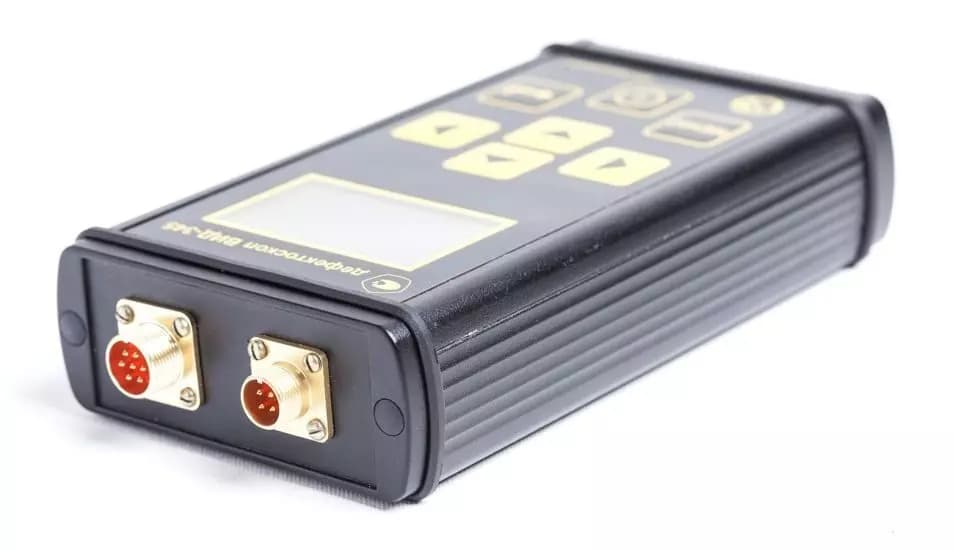

- Металлические корпуса электронного блока и датчиков позволяют эксплуатировать прибор в жестких полевых условиях.
- Контактная поверхность датчиков из высокопрочной керамики обеспечивает стойкость к истиранию.
- Интуитивный русско-язычный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
Также рекомендуем купить дефектоскоп ВИД-345 в базовой комплектации.
Эксплуатация

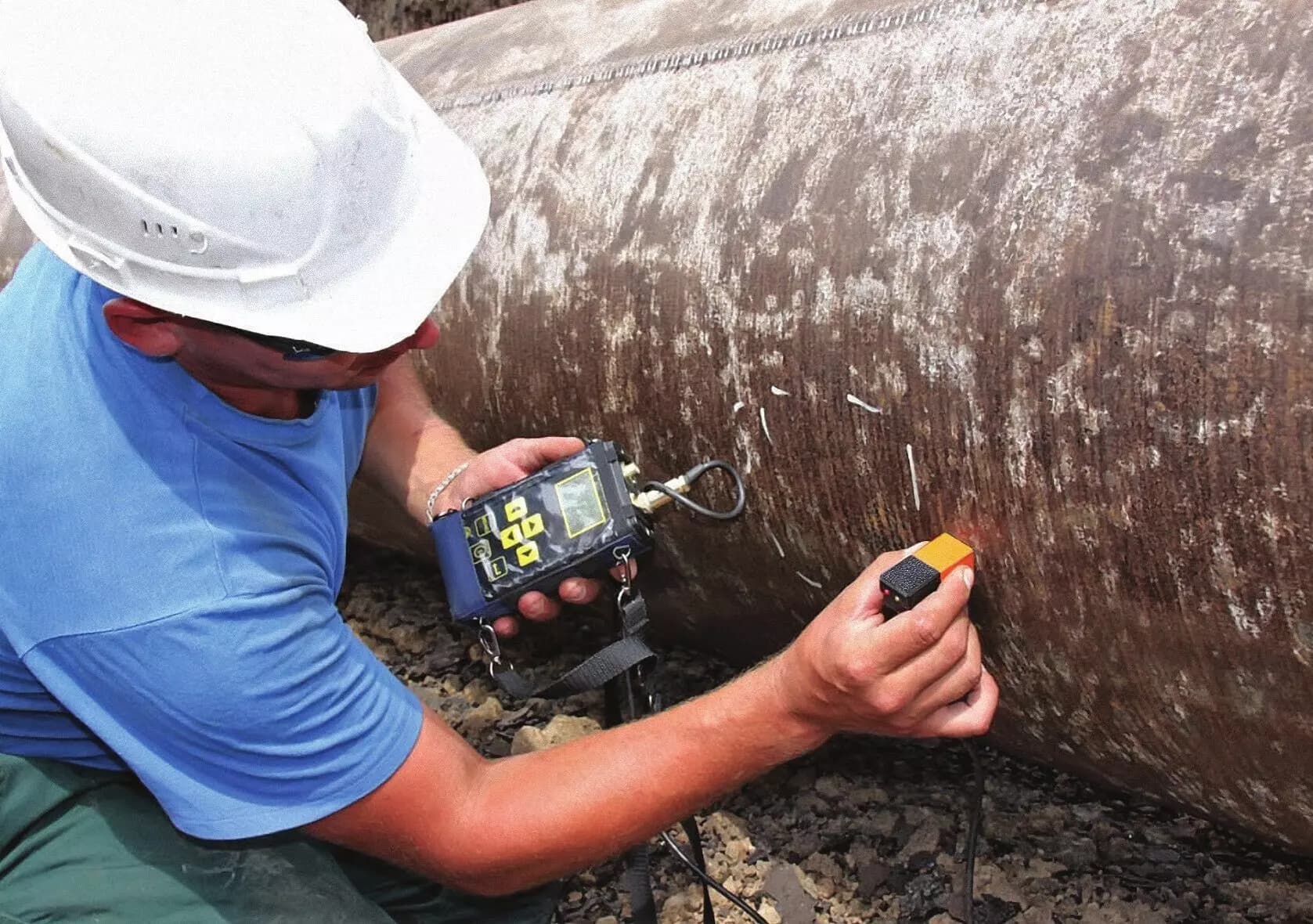

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы дефектоскопа ВИД-345.
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | применяется при толщине изоляционного покрытия от 0 до 4 мм. |
| Режим поиска стресс-коррозионных трещин | применяется при толщине изоляционного пок |
| Параметры | Значения |
| Минимальная глубина выявляемой трещины | 0,2-0,5 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Диапазон определения глубины трещины | 0,3 — 5 мм |
| Погрешность определения глубины трещины | 0,2 мм + 0,1h (где h — глубина) |
| Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения | 0 — 6 мм |
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения | 10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 10 мм |
| Размеры электронного блока дефектоскопа | 150 х 80 х 35 мм |
| Размеры штатного датчика «N-345» | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Материал корпуса электронного блока | металл |
| Материал датчика | ~ корпус — металл, ~ контактная поверхность – высокопрочная керамика, стойкая к истиранию |
| Питание прибора | автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов | до 10 ч. |
| Контроль разряда аккумуляторов | есть |
| Диапазон рабочих температур | -15 … + 40 °С |
| Гарантийный срок эксплуатации | 12 мес. после ввода в эксплуатацию, но не более 18 мес. с даты продажи |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Стандартный датчик «N-345» | 2 |
| 3 | Кабель для подключения датчика к прибору | 2 |
| 4 | Контрольный образец с имитацией трещины глубиной 2 мм | 1 |
| 5 | Контрольный образец изоляционного покрытия толщиной 2 мм | 1 |
| 6 | Блок аккумуляторов (комплект из 2 шт.) | 1 |
| 7 | Зарядное устройство | 1 |
| 8 | Наушники с переходником | 1 |
| 9 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 10 | Чехол и манжета для закрепления прибора на груди (руке) | 1 |
| 11 | Специализированный кейс для транспортировки и хранения | 1 |
