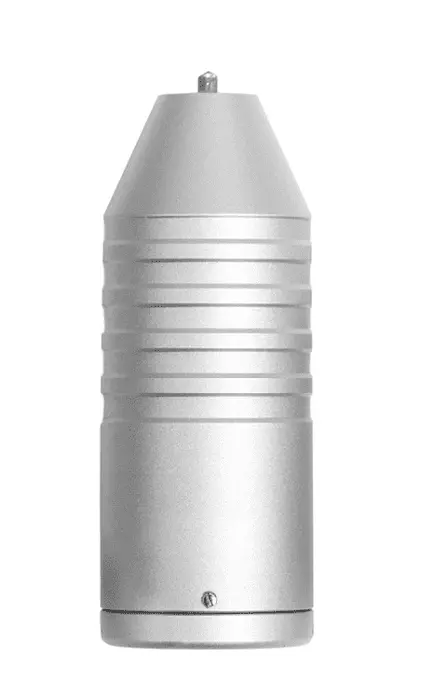

Датчик тип «K» к ультразвуковым твердомерам ТКМ-459 Машпроект

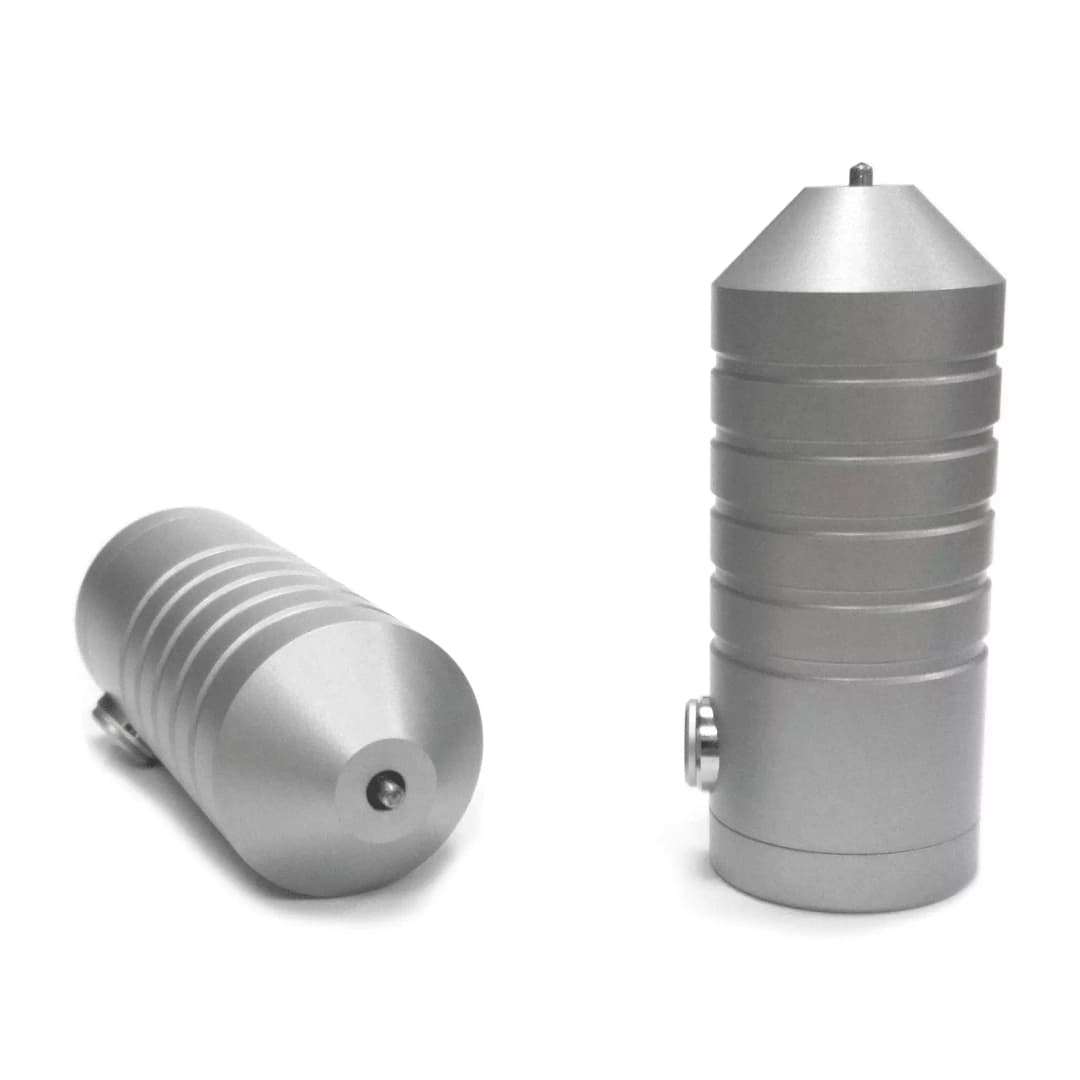

Датчик «K» имеет уменьшенные габариты для проведения замеров твердости в ограниченном пространстве: внутри труб, ёмкостей и в других труднодоступных местах.
Рассчитан на нагрузку 50Н (5 кг).

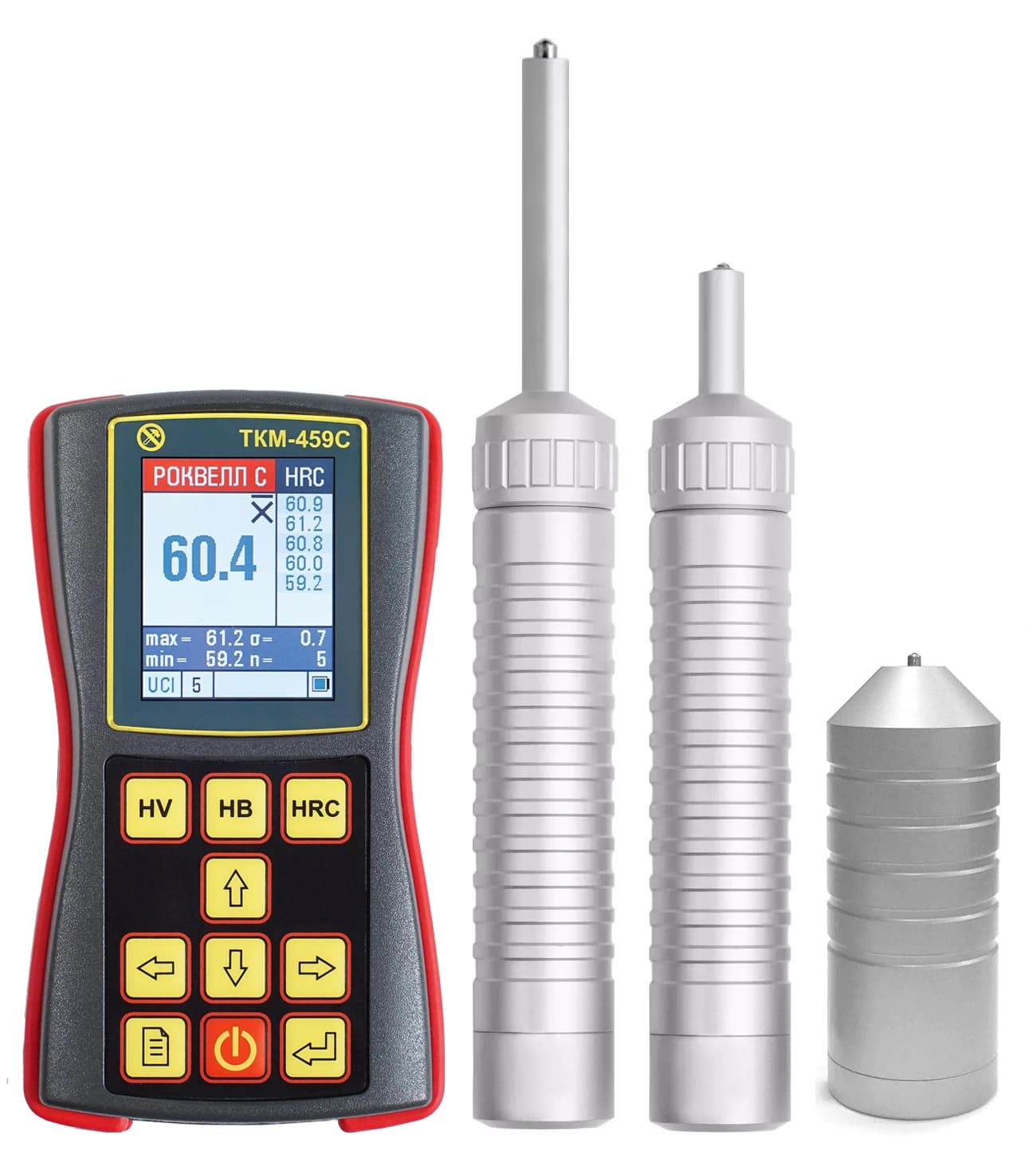

Входит в комплект поставки ультразвукового твердомера ТКМ-459C “Максимум+”. В качестве дополнительной опции используется с комплектами ТКМ-459C “Базовый”, “Специальный”, “Универсальный”, “Универсальный+”

Датчик тип «K» применяется для контроля твердости:

• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
• гальванических покрытий (хром, медь, никель, цинк и т.д), наплавок,
• изделий сложной конфигурации (зубьев шестерен, валов),
• тонкостенных и малогабаритных изделий.

Преимущества ультразвукового датчика

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
• Пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля — от 1 мм.
• Практически незаметный отпечаток на «зеркальных» поверхностях.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.
• Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.

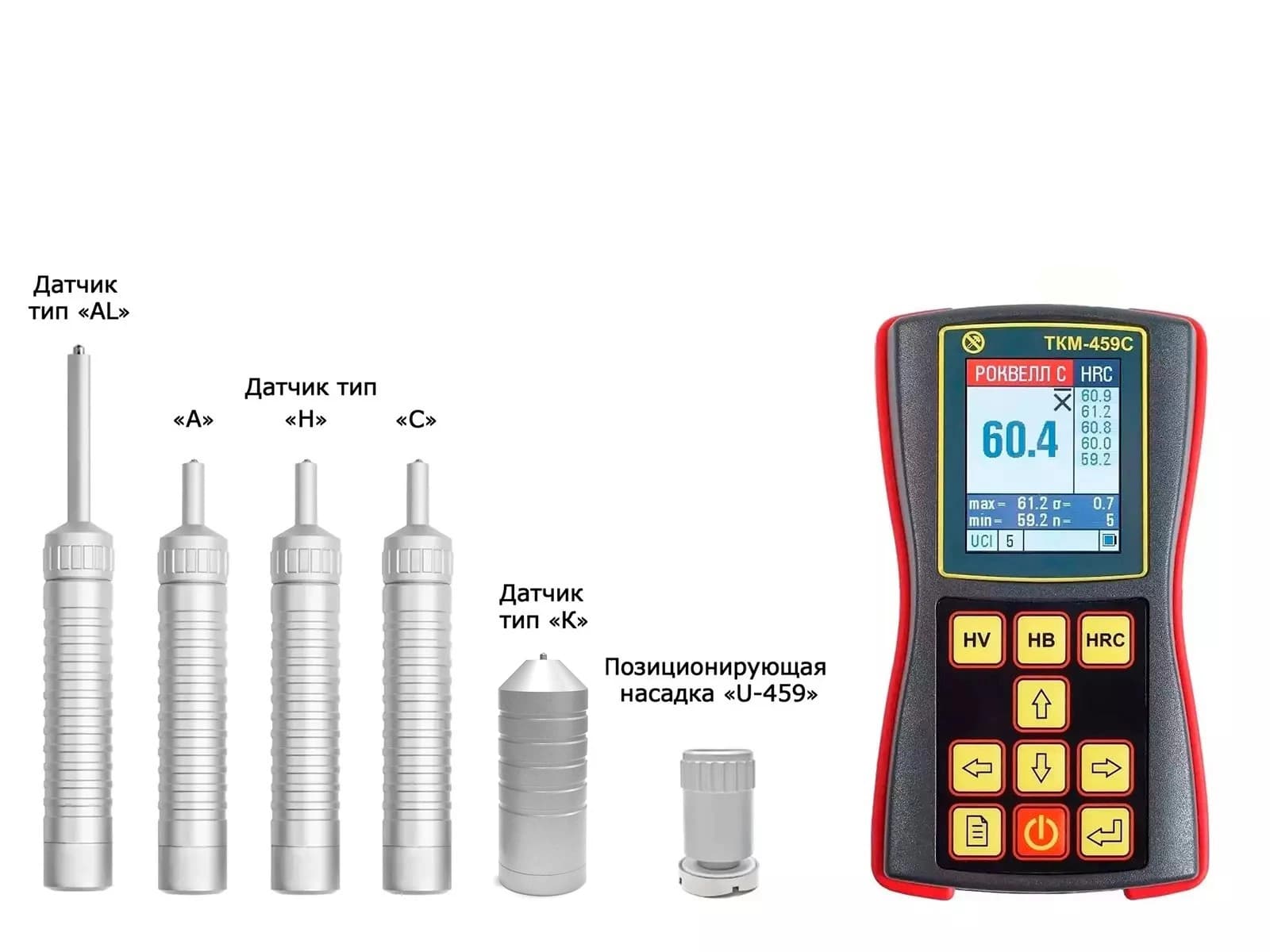

Основные параметры УЗ датчиков

Фото	Датчик	Нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение

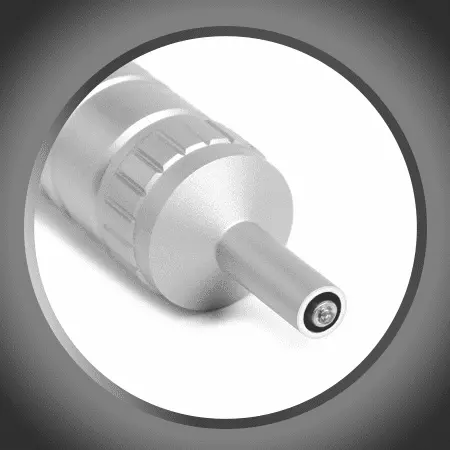

	«А»	50H (5 кг)	1 кг/3 мм/Ra 1,6	150/26 мм	Решение основной массы задач контроля.
	«H»	10H (1 кг)	1 кг/2 мм/Ra 0,8	150/26 мм	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
	«С»	100H (10 кг)	1 кг/4 мм/Ra 3,2	150/26 мм	Изделия с шероховатостью поверхности до 5 класса

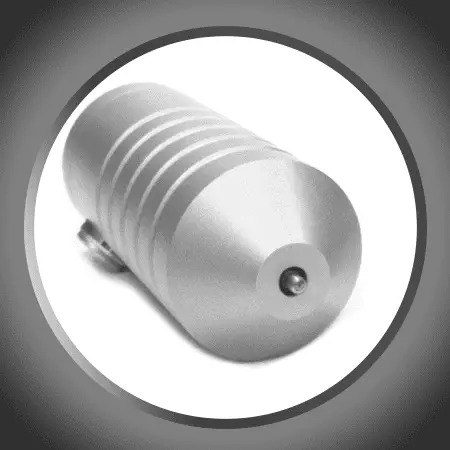

	«К»	50H (5 кг)	1 кг/3 мм/Ra 1,6	76/35 мм	Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах

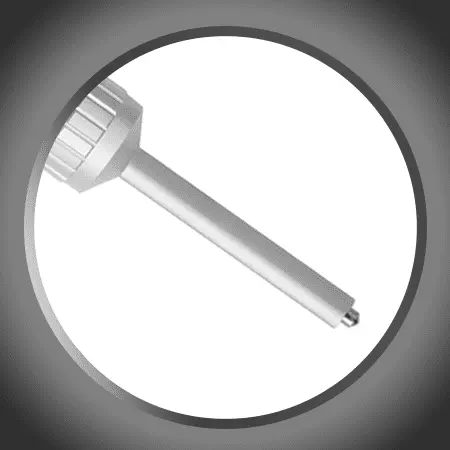

	«AL»	50H (5 кг)	1 кг/3 мм/Ra 1,6	200/26 мм	Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

ВНИМАНИЕ!

— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «К», уточните дату производства твердомера.

Эксплуатация

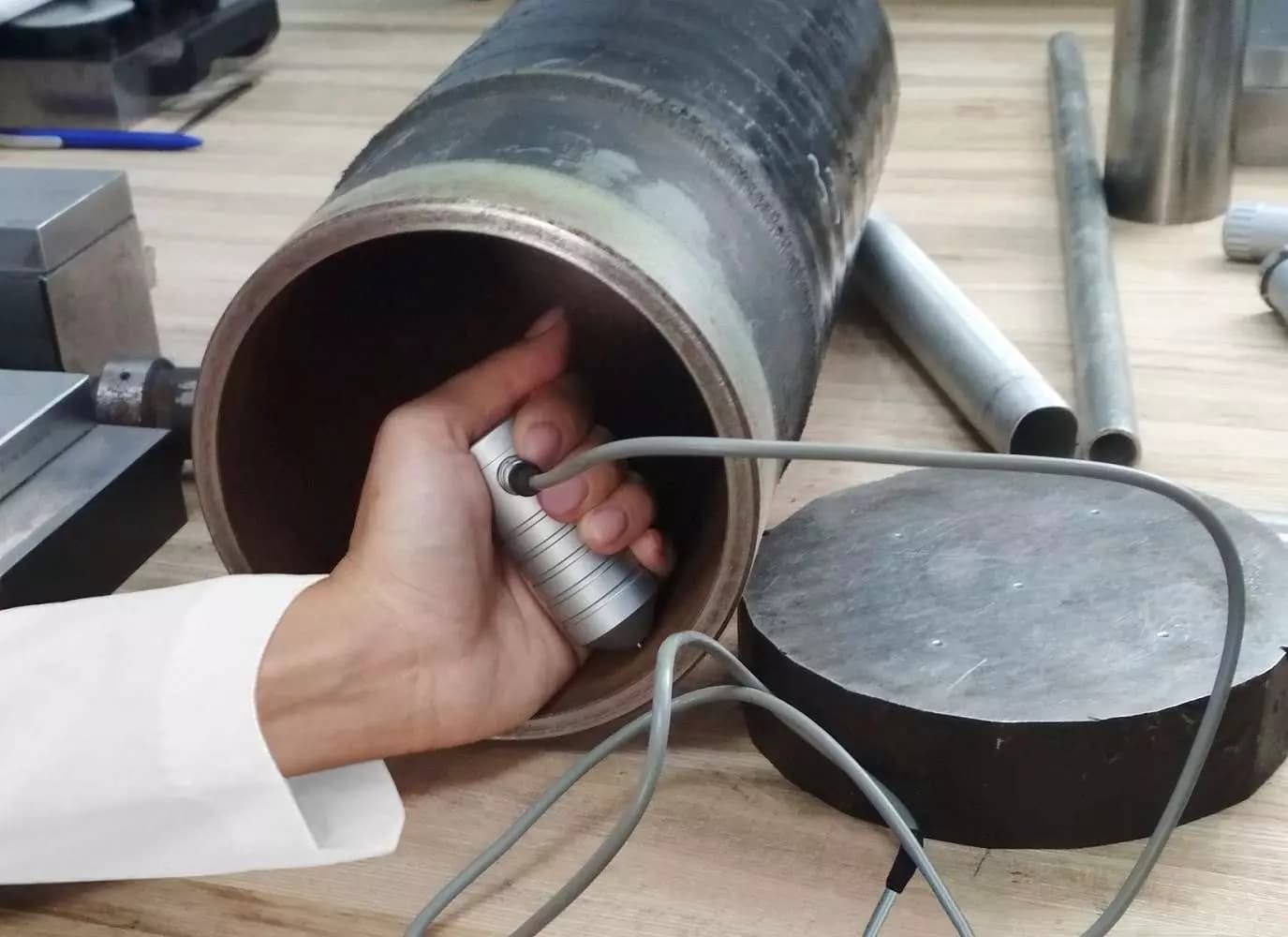

Датчик тип «K» предназначен для измерения твердости внутри труб, ёмкостей и в других труднодоступных местах.

Требования к контролируемому изделию:
