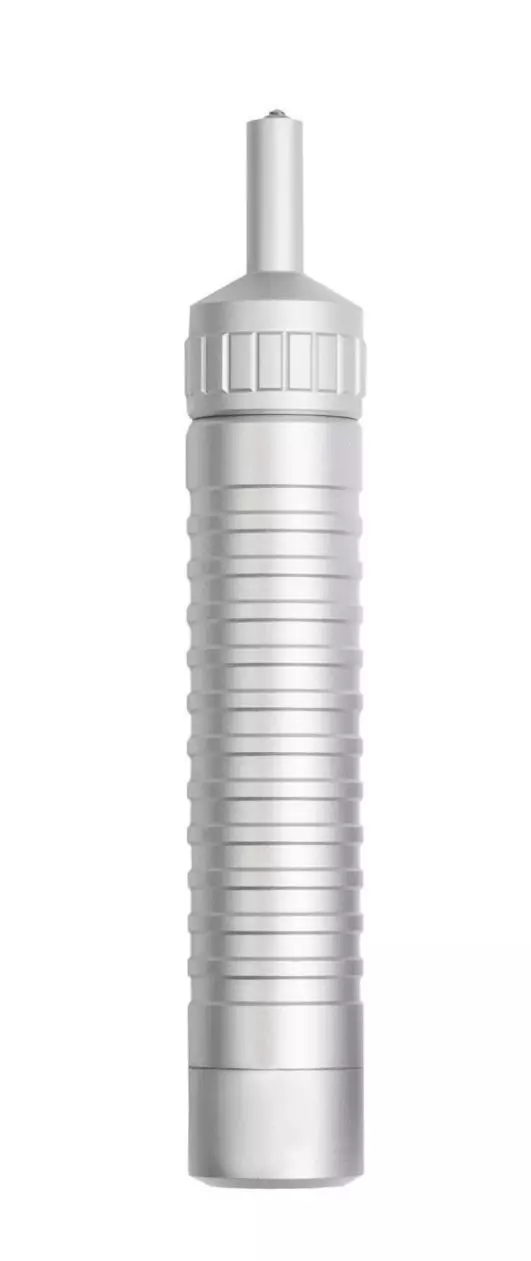

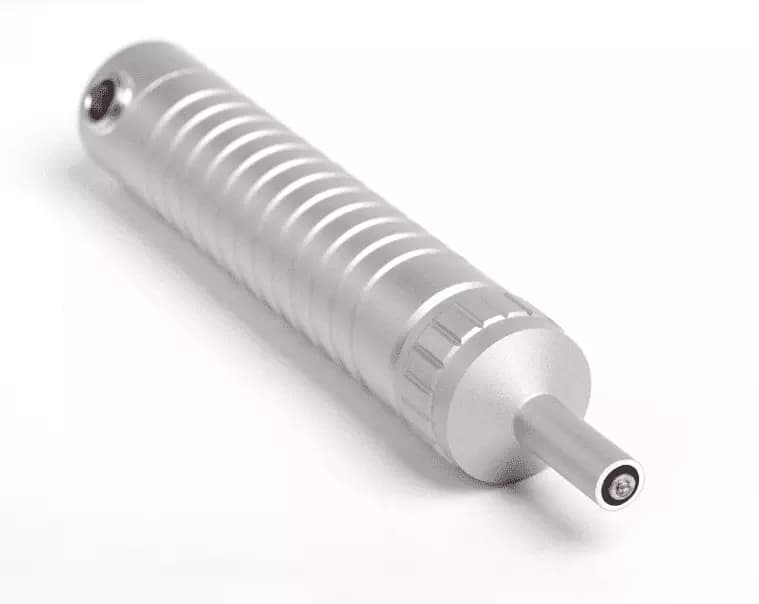

Датчик тип «C» к ультразвуковым твердомерам ТКМ-459 Машпроект

Данный датчик рассчитан на нагрузку 100Н (10 кг).
Датчик входит в основной комплект поставки ультразвукового твердомера.

В качестве дополнительной опции используется с комплектами ТКМ-459C «Базовый», «Специальный», «Универсальный», «Универсальный+» и ТКМ-459М.

Датчик тип «C» применяется для контроля твердости:

• изделий с грубой, плохо подготовленной поверхностью,
• толстостенных, крупногабаритных объектов,
• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,

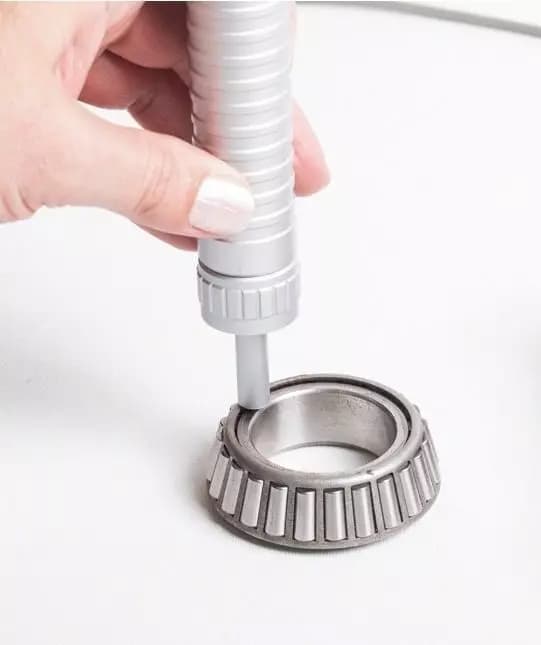

• изделий сложной конфигурации (зубьев шестерен, валов).

Преимущества ультразвукового датчика

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
• Пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля — от 1 мм.
• Контроль в пазах и глухих отверстиях — от 5 мм.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.
• Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.

Основные параметры УЗ датчиков

Фото	Датчик	Нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение

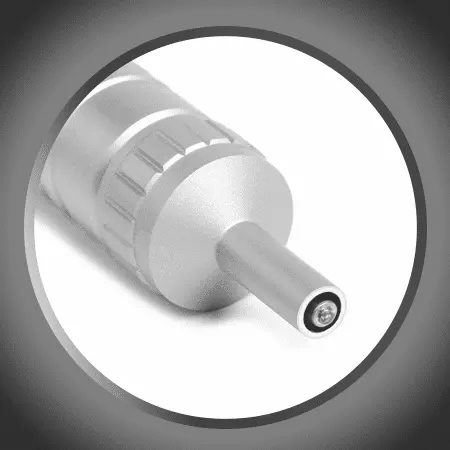

	«А»	50H (5 кг)	1 кг/3 мм/Ra 1,6	150/26 мм	Решение основной массы задач контроля.
	«H»	10H (1 кг)	1 кг/2 мм/Ra 0,8	150/26 мм	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
	«С»	100H (10 кг)	1 кг/4 мм/Ra 3,2	150/26 мм	Изделия с шероховатостью поверхности до 5 класса

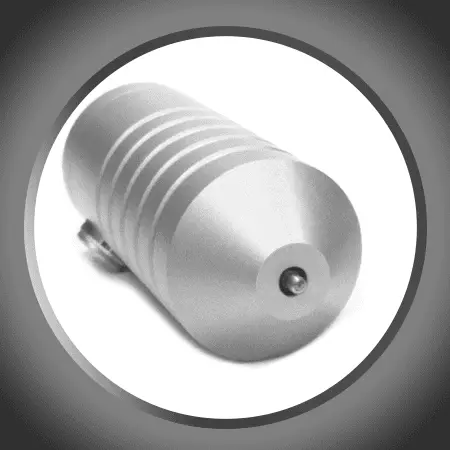

	«К»	50H (5 кг)	1 кг/3 мм/Ra 1,6	76/35 мм	Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах

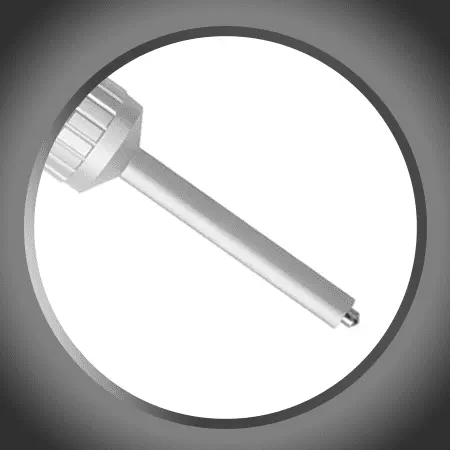

	«AL»	50H (5 кг)	1 кг/3 мм/Ra 1,6	200/26 мм	Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «C», уточните дату производства твердомера

Эксплуатация

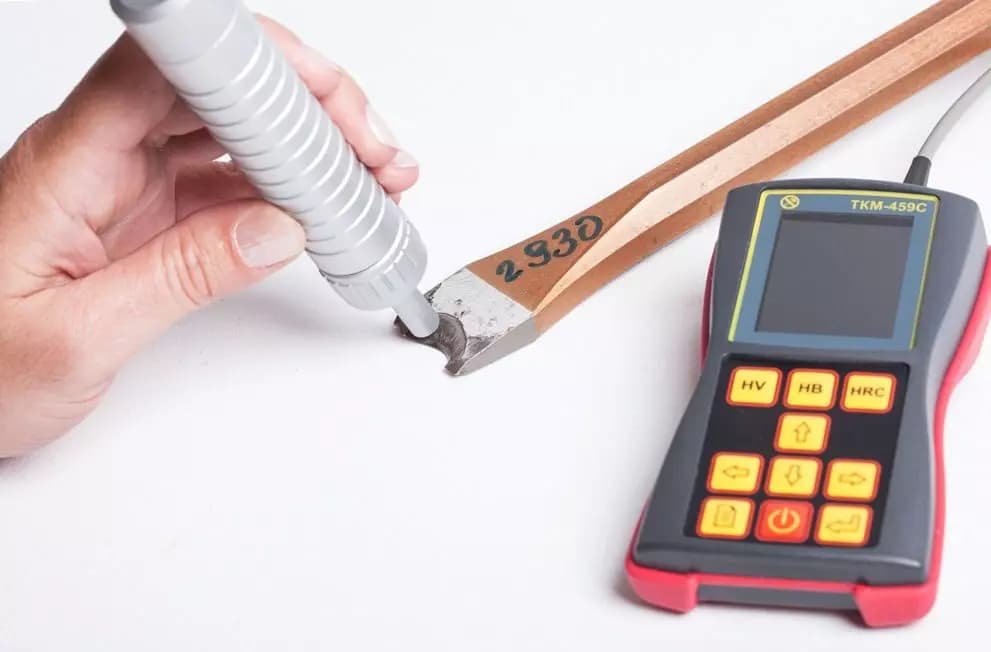

Датчик тип «С» предназначен для контроля твердости изделий с неподготовленной поверхностью; толстостенных и крупногабаритных объектов.

Требования к контролируемому изделию:

ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «C», уточните дату производства прибора.

Применение датчика без защитной насадки

Функционально датчик состоит из корпуса и защитной насадки.

Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров.

При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.
