CI-108/125 - клещи индукционные

Назначение клещей CI-108/125

►Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях.

►Обнаружение трассируемой кабельной линии из пучка путём подключения клещей к приёмнику (в качестве датчика), и генератора к кабелю.

►Использование одновременно двух датчиков; первого - для подачи сигнала в кабельную линию, второго - подключая его к приёмнику, для поиска трассируемого кабеля в пучке кабелей.

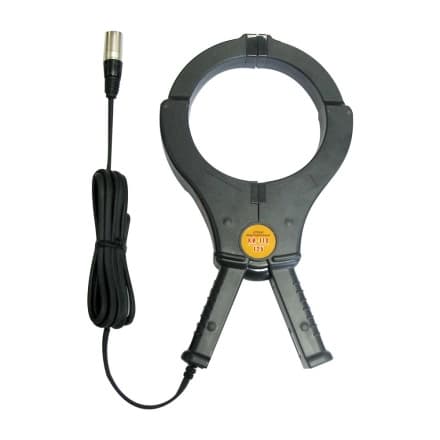

Клещи представляют собой магнитопровод в виде кольца с возбуждающей обмоткой, разрезанной на две половины, которые соединяются специальным креплением и обхватывают кабель. Клещи подключаются к выходу генераторов производства "НПО ТЕХНО-АС"

Методика работы с клещами CI-108/125

Трассировка кабельной линии (в том числе находящейся под напряжением)

• Подключить индукционные клещи к выходному разъему генератора.
• Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
• Обхватить до смыкания полуколец индукционными клещами кабель.
• Включить на генераторе генерацию трассировочного сигнала.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• При завершении трассировки отключить на генераторе режим генерации.
• Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

• Подать на выделенный кабель сигнал испытательной частоты.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• Подключить к трассопоисковому приемнику индукционные клещи.
• Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
