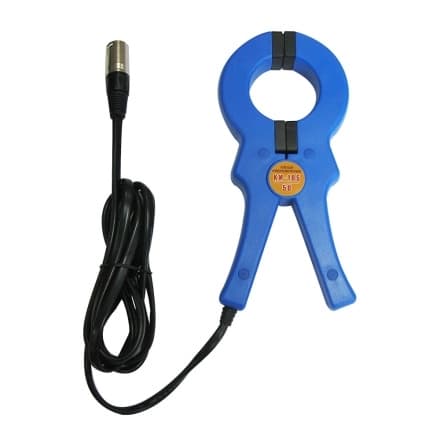

CI-105/50 - клещи индукционные

Назначение клещей CI-105/50

Подача бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105 и АГ-107.

Клещи индукционные CI-105/50 предназначены для:

• подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105 и АГ-107;
• выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Методика работы с клещами CI-105/50

Трассировка кабельной линии (в том числе находящейся под напряжением)

• Подключить индукционные клещи к выходному разъему генератора.
• Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
• Обхватить до смыкания полуколец индукционными клещами кабель.
• Включить на генераторе генерацию трассировочного сигнала.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• При завершении трассировки отключить на генераторе режим генерации.
• Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

• Подать на выделенный кабель сигнал испытательной частоты.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• Подключить к трассопоисковому приемнику индукционные клещи.
• Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
