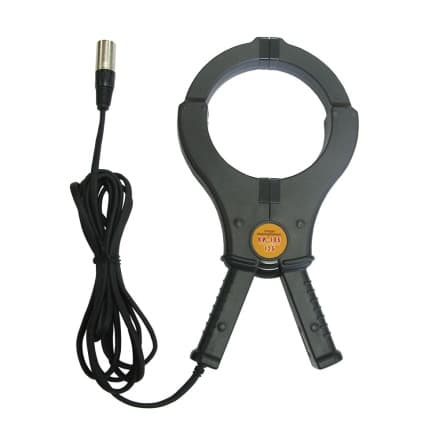

CI-105/125 - клещи индукционные

Назначение клещей CI-105/125

• Подача бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105 и АГ-107.

  Клещи индукционные CI-105/125 предназначены для:

  • подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105 и АГ-107;
  • выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

  ---

  Методика работы с клещами CI-105/125

  Трассировка кабельной линии (в том числе находящейся под напряжением)

  • Подключить индукционные клещи к выходному разъему генератора.
  • Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
  • Обхватить до смыкания полуколец индукционными клещами кабель.
  • Включить на генераторе генерацию трассировочного сигнала.
  • На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
  • При завершении трассировки отключить на генераторе режим генерации.
  • Снять индукционные клещи с кабеля.

  Выбор кабеля из пучка

  • Подать на выделенный кабель сигнал испытательной частоты.
  • На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
  • Подключить к трассопоисковому приемнику индукционные клещи.
  • Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
