Блок индикации ИВА‑8
Код товара: 1752
Цена по запросу
Основные особенности:
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 2 шт. преобразователей ДТР-2-СМ или ДТР-3-СМ-М (включая ПДВ-8) непосредственно к блоку индикации;
- на индикатор могут быть выведены:
- точка росы/инея (°С),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2); - возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
- 2 релейных выхода.
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8
Дополнительные возможности:
- наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
- исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).
Подключаемые преобразователи:
- ДТР-2-СМ
- ДТР-2-СМ с ПДВ-8
- ДТР-3-СМ-М
- ДТР-3-СМ-М с ПДВ-8
Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):
- ИВА-8 - базовое исполнение без дополнительных интерфейсов;
- ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
- ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
- ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
- ИВА-8-RS232 - исполнение с цифровым выходом RS-232.
| Напряжение питания, В | ~220±15% |
| Потребляемая мощность, Вт, не более | 5 |
| Наличие RS-485 (Modbus RTU) | опция |
| скорость обмена данными (настраивается), бод | 19200 (по умолчанию), 9600, 4800, 2400 |
| Наличие RS-232 (Modbus RTU) | опция |
| Наличие 2 унифицированных токовых выходов | опция - 4…20 мА или 0...5 мА |
| сопротивление нагрузки аналоговых выходов, не более | |
| 0...5 мА | 1 кОм |
| 4...20 мА | 300 Ом |
| Наличие 2 релейных выходов | да |
| рабочее напряжение, В | ~220 |
| коммутируемый ток, А, не более | 5 |
| напряжение изоляции, В, не менее | 1500 |
| Габаритные размеры (Ш × В × Г), мм | 72×72×105 |
| Диапазон температур эксплуатации, °С | от 0 до +50 |
| Масса, кг, не более | 0,5 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок индикации ИВА-8 | 1 |
| 2 | Кабель mini USB-A для конфигурирования | 1 |
| 3 | Шнур питания с вилкой 220В | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

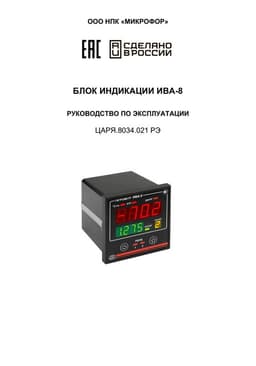

Руководство по эксплуатации на блок индикации ИВА-8Описание
Основные особенности:
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 2 шт. преобразователей ДТР-2-СМ или ДТР-3-СМ-М (включая ПДВ-8) непосредственно к блоку индикации;
- на индикатор могут быть выведены:
- точка росы/инея (°С),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2); - возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
- 2 релейных выхода.
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8
Дополнительные возможности:
- наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
- исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).
Подключаемые преобразователи:
- ДТР-2-СМ
- ДТР-2-СМ с ПДВ-8
- ДТР-3-СМ-М
- ДТР-3-СМ-М с ПДВ-8
Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):
- ИВА-8 - базовое исполнение без дополнительных интерфейсов;
- ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
- ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
- ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
- ИВА-8-RS232 - исполнение с цифровым выходом RS-232.
Характеристики
| Напряжение питания, В | ~220±15% |
| Потребляемая мощность, Вт, не более | 5 |
| Наличие RS-485 (Modbus RTU) | опция |
| скорость обмена данными (настраивается), бод | 19200 (по умолчанию), 9600, 4800, 2400 |
| Наличие RS-232 (Modbus RTU) | опция |
| Наличие 2 унифицированных токовых выходов | опция - 4…20 мА или 0...5 мА |
| сопротивление нагрузки аналоговых выходов, не более | |
| 0...5 мА | 1 кОм |
| 4...20 мА | 300 Ом |
| Наличие 2 релейных выходов | да |
| рабочее напряжение, В | ~220 |
| коммутируемый ток, А, не более | 5 |
| напряжение изоляции, В, не менее | 1500 |
| Габаритные размеры (Ш × В × Г), мм | 72×72×105 |
| Диапазон температур эксплуатации, °С | от 0 до +50 |
| Масса, кг, не более | 0,5 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок индикации ИВА-8 | 1 |
| 2 | Кабель mini USB-A для конфигурирования | 1 |
| 3 | Шнур питания с вилкой 220В | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковка | 1 |
Документы
Руководство по эксплуатации на ПО SensNetРуководство по эксплуатации на блок индикации ИВА-8
