БКД-485
Код товара: 421
Цена по запросу
Текущее состояние, влияющее на работу модуля, отображается светодиодами.
Особенностью модуля является то, что у него отсутствует внутренний согласующий резистор на линию (терминатор, 120 Ом).
Область применения
Модуль дискретного 16-канального ввода с индикацией "БКД-485" предназначен для передачи телесостояний (ТС) по интерфейсу 485, протокол связи МЭК 60870-5-101.

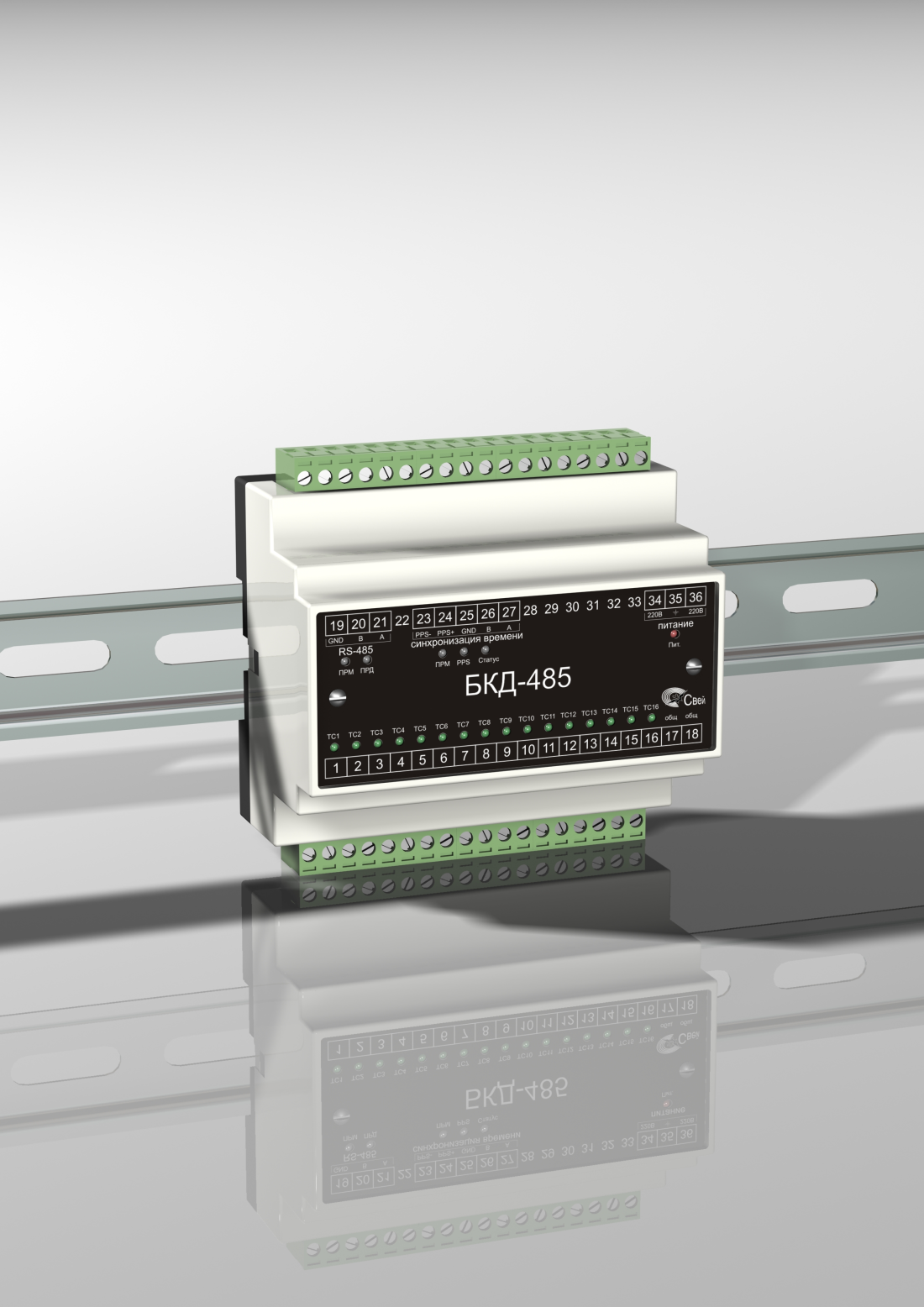

Модуль дискретного 16-канального ввода "БКД-485"
Назначение индикации:
- состояние каждой клеммы ТС модуля обозначается свечением светодиода (зелёный цвет – разомкнутое, красный – замкнутое);
- свечение светодиода "ПРМ." обозначает корректный приём данных по интерфейсу;
- свечение светодиода "ПРД." обозначает передачу данных по интерфейсу;
- свечение светодиода "Статус" с частотой 1 Гц свидетельствует о работоспособности модуля;
- свечение светодиода "Питание" свидетельствует о наличии питания на модуле, за исключением модулей со встроенным источником питания, в этом случае свечение светодиода говорит о поданном напряжении на клеммы (т.е. обтекаются током), в противном случае контакты ТС не опрашиваются (данные состояния ТС не верны).
| №№ клемм | Назначение |
|---|---|
| 1 - 16 | Ввод для подключения контролируемых ТС |
| 17, 18 | Общий провод ввода ТС |
| 19 | Провод GND интерфейса 485 |
| 20 | Провод «B» интерфейса 485 |
| 21 | Провод «A» интерфейса 485 |
| 34 | +Питания |
| 35 | Заземление |
| 36 | -Питания |
| Остальные | Не используются |
| Наименование параметра | Значение | |
|---|---|---|
| Температура окружающей среды, °С | без образования конденсата | от -20 до +55 |
| относительная влажность воздуха 30 – 50 % | от +15 до +55 | |
| Атмосферное давление, кПа | от 84 до 106 | |
| Напряжение питания, В | от 18 до 36 | |
Работоспособность модуля не гарантируется при условиях хранения, эксплуатации, транспортировки не соответствующих требованиям, указанным в таблице.
Подключение модуля
Подключение модуля нужно производить согласно назначению клемм, необходимо соблюдать полярность питания, связевой кабель на интерфейсе 485 делать максимально коротким. Также необходимо подключить согласующий резистор. Он должен иметь сопротивление, равное волновому сопротивлению витой пары, и должен размещаться на дальних концах кабеля, чтобы не возникали помехи из-за отраженного сигнала.
Вес: 0,5 кг.

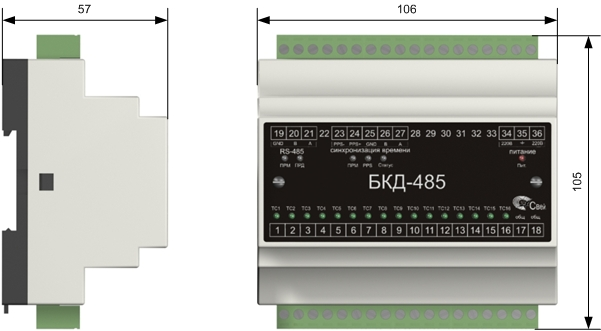

Габаритные и установочные размеры БКД-485

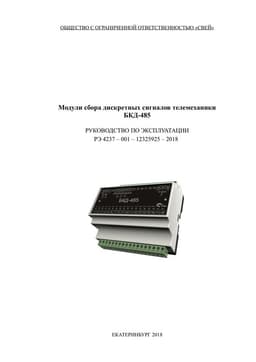

Руководство по эксплуатацииОписание
