АУРА-СМПР
Код товара: 417
Цена по запросу
Универсальные измерительные преобразователи на современной элементной базе позволяют построить любой объект автоматизации, в том числе с поддержкой протокола МЭК 61850, включающий в себя СМПР, ТМ, РАС, ОМП на единой аппаратной платформе одного производителя с интеграцией в существующие АСУ ТП по типовым протоколам. Преобразователи измерительные ПР-4Н (ПР-4Т) предназначены для измерения мгновенных и векторных значений переменных напряжений (токов), определения состояния "сухих контактов" и передачи этой информацию по сети Ethernet вышестоящим уровням измерительной системы.
Конструкция
Преобразователи размещены в пластмассовых корпусах штепсельного типа. Крышка корпуса крепится к разъёмной части четырьмя винтами. Крышка корпуса имеет две защелки для фиксации преобразователя в ответной части разъёма. Конструкция входного разъёма аналогична традиционным испытательным блокам типа БИ-6, что обеспечивает замыкание токовых цепей при извлечении преобразователей, возможность прогрузки и испытания изоляции подводящих кабелей. На разъёме между контактными ламелями имеются специальные направляющие выступы, предохраняющие ламели от замыканий при случайном перекосе преобразователя в момент установки в ответную часть разъёма. Ответная часть разъёма имеет клеммник под винт М4 для входных и выходных цепей.
Область применения
Преобразователи применяются в регистраторах аварийных процессов и событий (РАС), системах синхронизированных векторных измерений (ССВИ, СМПР), телемеханических комплексах, других автоматизированных информационно-измерительных системах на предприятиях электро-энергетики и в других отраслях промышленности.
Реализованы следующие протоколы передачи данных:
- IEEE C37.118 (для систем синхронизированных векторных измерений)
- МЭК 60870-5-104 (для систем телемеханики)
- МЭК 61850-8-1 GOOSE (для передачи состояния дискретных входов)
- МЭК 61850-9-2 (для передачи мгновенных аналоговых значений)
- HTTP (веб-интерфейс наладчика)
Точность измерения параметров (основная относительная погрешность):
- напряжения и тока ±0,2%
- угла синхрофазора ±0,2°
- частоты ±0,001 Гц
Габаритные и установочные размеры преобразователей
Габаритные и установочные размеры модуля преобразователей
Схема подключения преобразователя напряжения
Схема подключения преобразователя тока
Описание
Универсальные измерительные преобразователи на современной элементной базе позволяют построить любой объект автоматизации, в том числе с поддержкой протокола МЭК 61850, включающий в себя СМПР, ТМ, РАС, ОМП на единой аппаратной платформе одного производителя с интеграцией в существующие АСУ ТП по типовым протоколам. Преобразователи измерительные ПР-4Н (ПР-4Т) предназначены для измерения мгновенных и векторных значений переменных напряжений (токов), определения состояния "сухих контактов" и передачи этой информацию по сети Ethernet вышестоящим уровням измерительной системы.
Конструкция
Преобразователи размещены в пластмассовых корпусах штепсельного типа. Крышка корпуса крепится к разъёмной части четырьмя винтами. Крышка корпуса имеет две защелки для фиксации преобразователя в ответной части разъёма. Конструкция входного разъёма аналогична традиционным испытательным блокам типа БИ-6, что обеспечивает замыкание токовых цепей при извлечении преобразователей, возможность прогрузки и испытания изоляции подводящих кабелей. На разъёме между контактными ламелями имеются специальные направляющие выступы, предохраняющие ламели от замыканий при случайном перекосе преобразователя в момент установки в ответную часть разъёма. Ответная часть разъёма имеет клеммник под винт М4 для входных и выходных цепей.
Область применения
Преобразователи применяются в регистраторах аварийных процессов и событий (РАС), системах синхронизированных векторных измерений (ССВИ, СМПР), телемеханических комплексах, других автоматизированных информационно-измерительных системах на предприятиях электро-энергетики и в других отраслях промышленности.
Характеристики
Реализованы следующие протоколы передачи данных:
- IEEE C37.118 (для систем синхронизированных векторных измерений)
- МЭК 60870-5-104 (для систем телемеханики)
- МЭК 61850-8-1 GOOSE (для передачи состояния дискретных входов)
- МЭК 61850-9-2 (для передачи мгновенных аналоговых значений)
- HTTP (веб-интерфейс наладчика)
Точность измерения параметров (основная относительная погрешность):
- напряжения и тока ±0,2%
- угла синхрофазора ±0,2°
- частоты ±0,001 Гц

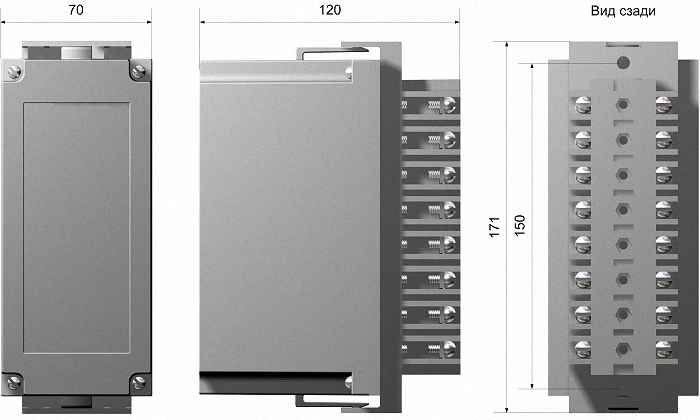

Габаритные и установочные размеры преобразователей

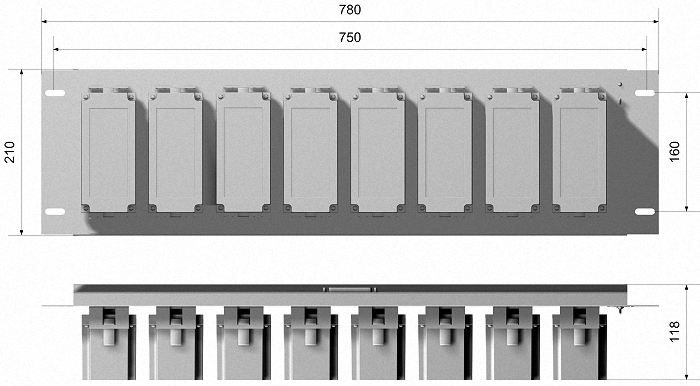

Габаритные и установочные размеры модуля преобразователей

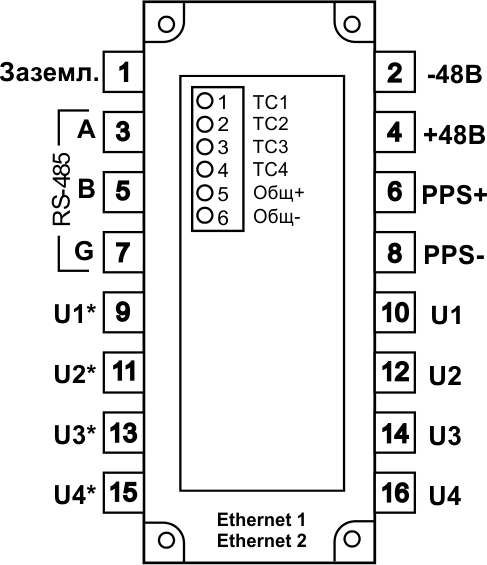

Схема подключения преобразователя напряжения

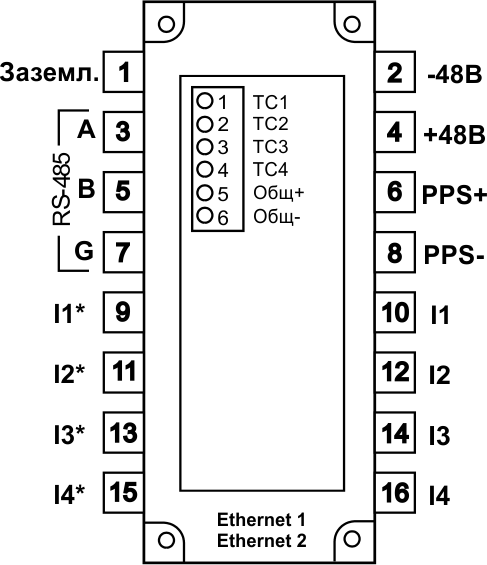

Схема подключения преобразователя тока
