АУРА-GPS

Устройство синхронизации времени "АУРА-GPS" предназначено для синхронизации различных устройств с сигналами точного времени, получаемыми от спутников GPS и ГЛОНАСС.

Конструкция

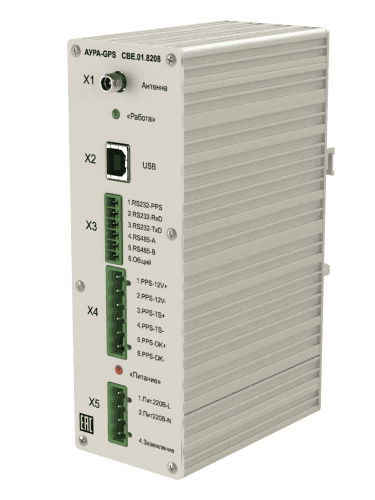

Корпус устройства синхронизации АУРА-GPS выполнен из алюминиевого профиля размером 50х150х85 мм, имеет крепление для установки на стандартную DIN-рейку шириной 35 мм.

Область применения

автоматизированные системы управления и телемеханические комплексы на предприятиях электроэнергетики и других отраслей промышленности.

АУРА-GPS имеет следующие выходные сигналы:

1. дискретный выходной сигнал замкнуто/разомкнуто, переключаемый в момент времени, соответствующий границе секунды;
2. дискретный выходной сигнал замкнуто/разомкнуто, замыкаемый при достоверной синхронизации со спутниковым временем;
3. дискретный выходной сигнал напряжения, подаваемый в момент времени, соответствующий границе секунды;
4. выходной сигнал RS-232 со значением времени в протоколе NMEA;
5. выходной сигнал RS-485 со значением времени в протоколе NMEA.

Устройство синхронизации АУРА-GPS позволяет подключать как пассивные GPS/ГЛОНАСС антенны, так и активные с питанием +3,3 В. Выбор осуществляется переключением джампера на плате.

Для синхронизации внешних устройств используются протоколы NMEA и PPS.

Точность сигнала PPS при наличии спутников:

• на выходе RS-485 ±100 нс;
• на выходе PPS-12V ±1 мкс;
• на выходах RS-232 и PPS-TS ±20 мкс.

Погрешность сигнала PPS при потере связи со спутниками составляет не более 360 мкс за час.

Контролировать состояние устройства синхронизации можно по светодиодным индикаторам на передней панели.
Разъём USB служит для подключения к компьютеру для настройки и диагностики устройства.

Выпускается два вида исполнения АУРА-GPS по питанию:

• АУРА-GPS-220В – питание осуществляется от сети переменного тока 85…264 В или постоянного тока 120…370 В;
• АУРА-GPS-24В – питание осуществляется от сети постоянного тока 10...30 В.

Потребляемая мощность в установившемся режиме не превышает 15 Вт.
