АУРА-08-Р

Регистратор аварийных событий "АУРА-08-Р" выполнен в виде отдельных функциональных модулей, работающих в изолированной среде распространения информации – локальной сети АУРА-Р. Сеть АУРА-Р состоит из магистральной части:

• системный блок - концентратор,
• концентратор - концентратор,

по которой проходит весь поток данных, и периферийных сегментов:

• концентратор - преобразователь аналоговых сигналов,
• концентратор - блок дискретных сигналов,

по которым в сеть поступают данные с источников измерений. В основу построения сети АУРА-Р положена технология Ethernet (физический уровень).

Концентраторы имеют один входной и два выходных порта для включения в магистральную сеть регистратора, что обеспечивает возможность разветвления сети. Поддерживается до 8 концентраторов. Каждый концентратор опрашивает 8 преобразователей аналоговых сигналов и 8 блоков сбора дискретных сигналов. Составные части регистратора соединяются кабелем UTP категории 5 или выше. Магистральные сегменты, имеющие длину более 100 м, выполняются оптоволоконным кабелем.

Цифровые данные с входных преобразователей в реальном времени поступают в системный блок, где при пуске регистратора записываются на носитель.

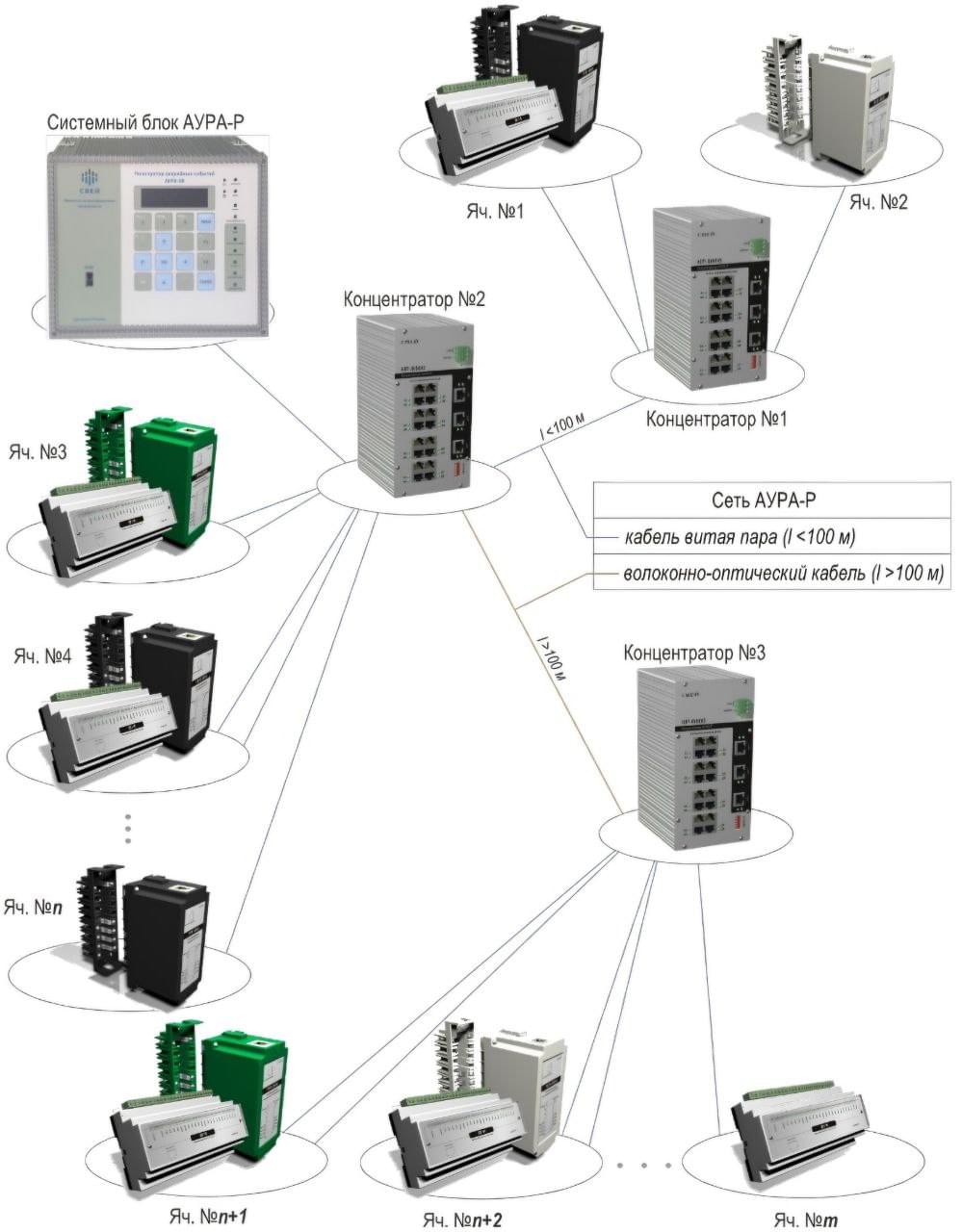

Структурная схема АУРА-Р

Конструкция

Корпуса функциональных блоков выполнены из алюминиевого профиля, что обеспечивает защиту блоков от электромагнитных полей и обеспечивает, вместе с тем, достаточную механическую прочность конструкции, необходимую при длительной эксплуатации в промышленных условиях.

Область применения

автоматизированные системы контроля и управления режимами работы оборудования предприятий энергетики и промышленности.

Распределенный регистратор целесообразно применять на крупных объектах, где в полной мере используются преимущества его построения – сокращение кабельных связей от первичных датчиков и сокращение монтажных работ при установке регистратора.

Системный блок регистратора может быть вынесен на значительное расстояние от объектов контроля, что позволяет применять его на объектах с повышенной опасностью полного разрушения, таких как ГЭС, АЭС и др.

Ввиду того, что регистратор не имеет промежуточных точек хранения информации, а все данные поступают непосредственно в системный блок, при разрушении первичных элементов системы, аварийная информация не будет утеряна.

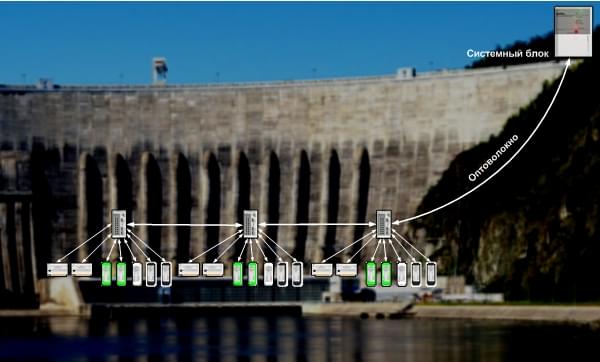

Пример построения регистратора для ГЭС

Технические данные регистратора:

• Разрядность АЦП: 16 бит
• Пусковые: любой аналоговый или дискретный канал, расчётные каналы, в том числе U₂(I₂) и 3U₀(3I₀)
• Питание шкафа: =220/110 В, ~220/127 В
• Параметры дискретных выходов сигнализации:
  • Коммутируемое напряжение до 400 В
  • Коммутируемый ток до 100 мА
• Дисковый накопитель: Flash-диск не менее 240 ГБ.
• Связь: Ethernet 10/100/1000 Мбит
• Рабочий диапазон температур: +1…+45 °С
• Климатическое исполнение: УХЛ4 или О4

Регистратор соответствует требованиям ГОСТ Р 58601-2019.
Регистраторы АУРА-08 внесены в Государственный реестр средств измерений. Регистрационный номер 90938-23.

Класс точности:
переменный ток, напряжение – 0,5%
постоянный ток, напряжение – 0,5%
сдвиг фаз – 1 градус
частота – 0,05 Гц

Габаритные и установочные размеры концентратора

Габаритные и установочные размеры медиаконвертера

Технические данные преобразователей:

• Разрядность АЦП: 16;
• Погрешность измерений: не более 0,5%;
• Напряжение гальванической развязки: 3000 В;
• Входное сопротивление переменному току частотой 50 Гц:
  • преобразователи переменного тока – 0,0075 Ом;
  • преобразователи переменного напряжения – 2 кОм;
• Входной ток преобразователя постоянного напряжения – 0,5 мА.

Габаритные и установочные размеры входного преобразователя

Габаритные и установочные размеры модуля входных преобразователей

Габаритные и установочные размеры блока дискретных сигналов
