АУРА-08-Ц
Код товара: 414
Цена по запросу
Регистратор аварийных событий АУРА-08-Ц предназначен для записи на собственный диск и последующей передачи на вышестоящие уровни осциллограмм аварийных процессов в энергосистемах. Регистратор входит в состав программно-технических комплексов "АУРА-07".
АУРА-08-Ц принимает уже оцифрованными мгновенные значения измеряемых аналоговых величин и состояния дискретных сигналов. Регистратор производит математическую обработку этих значений (например, преобразование Фурье для аналоговых сигналов и антидребезговый фильтр для дискретных сигналов) и сравнивает получившиеся значения с заданными пользователем уставками для определения факта начала аварийного процесса. При срабатывании пусковой уставки начинается запись аварийного файла в формате COMTRADE с информацией обо всех регистрируемых величинах за определённое время до и после срабатывания уставки. Записанные аварийные файлы предоставляются пользователю для анализа произошедшего события. Предварительный автоматический анализ события производится регистратором, его результаты также предоставляются пользователю.
Также регистратор выполняет ряд сопутствующих функций (расчёт и передачу действующих значений измеряемых величин для целей диагностики, телемеханики и АСУТП, запись сетевого трафика во время аварийного процесса для целей дальнейшего анализа и т.п.).
Конструкция

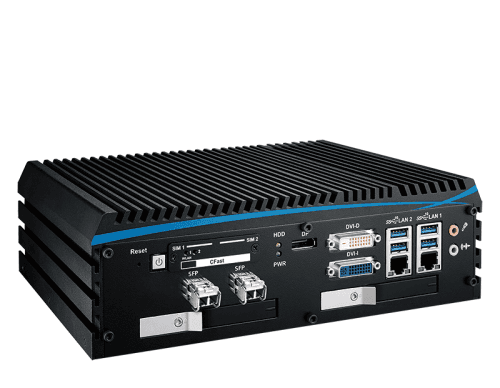

Регистратор выполнен на аппаратной платформе Vecow (возможно применение и других аппаратных платформ).

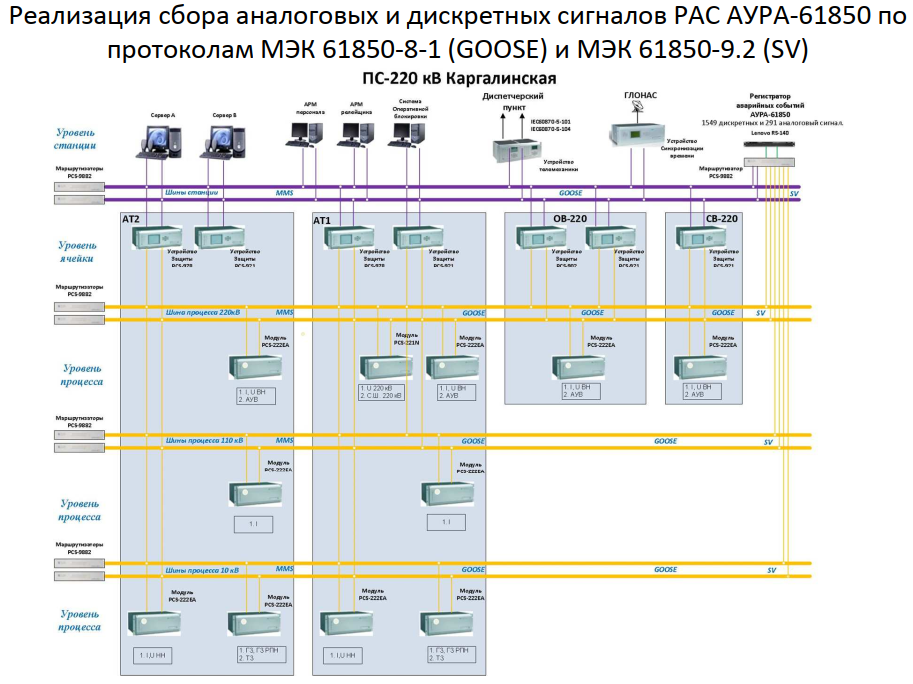

Область применения
цифровые подстанции, имеющие шину процесса согласно МЭК 61850.
Проверена совместимость с устройствами различных производителей:
- АСТ
- Бреслер
- Механотроника
- Прософт
- Релематика
- Уралэнергосервис
- ЧЭАЗ
- ЭКРА
- Энергосервис
- ABB
- GE
- Siemens
- Собственными преобразователями аналоговых и дискретных сигналов производства СВЕЙ
| Наименование параметра | Значение |
|---|---|
| Время срабатывания пусковых органов, мс, не более | 10 |
| Длительность записи доаварийного режима, с | 0…60 |
| Длительность непрерывной записи аварийного режима, с | 0…3600+ |
| Длительность записи послеаварийного режима, с | 0…3600+ |
| Блокировка от длительного пуска | есть |
| Автоматический вывод из работы (ввод в работу) длительно сработанных пусковых органов | есть |
| Суммарная длительность одновременно хранимых в энергонезависимой памяти регистратора осциллограмм, часов на каждые 100 ГиБ выделенной под хранение памяти, ч | по формуле (см. ниже) |
| - при 256 аналоговых, 1024 дискретных, 1000 Гц, формат BINARY | 40 |
| - при 256 аналоговых, 4096 дискретных, 2400 Гц, формат FLOAT32 | 10 |
Упрощённая формула расчёта максимальной длительности хранимых осциллограмм:
- T = 3 * 107 / (A * N + D / 8 + 8) / F, где:
- T – суммарная длительность осциллограмм, хранимых в 100 ГиБ дисковой памяти
- A – число аналоговых каналов
- N – размер аналогового значения (2 для формата BINARY, 4 для формата FLOAT32)
- D – число дискретных каналов
- F – частота дискретизации файла COMTRADE
При включении записи сетевого трафика расходуется дополнительное место на диске, пропорционально фактическому объёму записываемого трафика, что может привести к сокращению суммарной длительности хранимых осциллограмм.
Ёмкость журнала регистратора составляет до 40 МиБ. Журнал хранится в виде набора текстовых файлов, до 9 заполненных файлов объёмом 4 МиБ каждый плюс один текущий файл объёмом до 4 МиБ. Журнал доступен через веб-интерфейс и автоматически копируется на подключаемый USB флэш-накопитель. При переполнении журнала наиболее старый файл удаляется.
- Абсолютная погрешность измерения частоты не более ±0,05 Гц
- До 6 сетевых интерфейсов
- Вес: 3,8 кг.

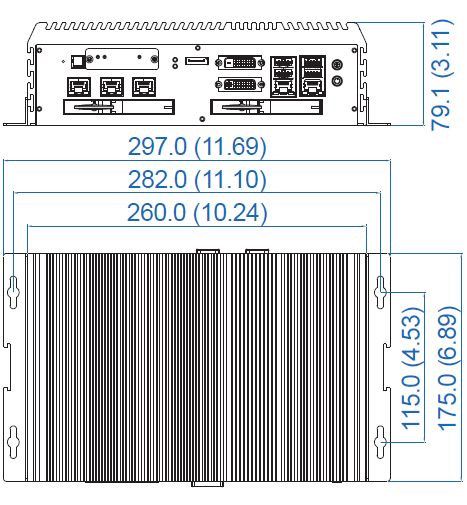

Габаритные и установочные размеры АУРА-08-Ц
- Может поставляться с креплением для монтажа в стойку 19"
- Вес: 6,1 кг.

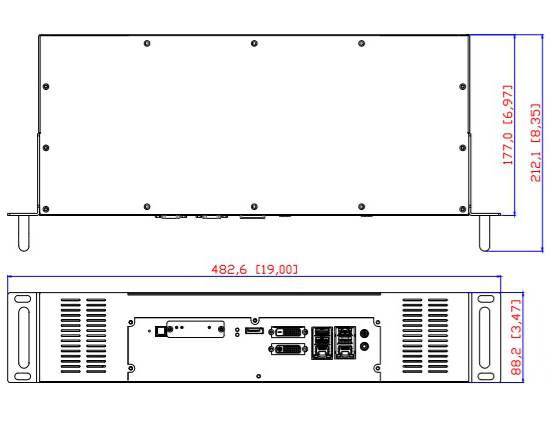

Габаритные и установочные размеры крепления для стойки 19"
Некоторые характеристики могут меняться в зависимости от используемой аппаратной платформы.
