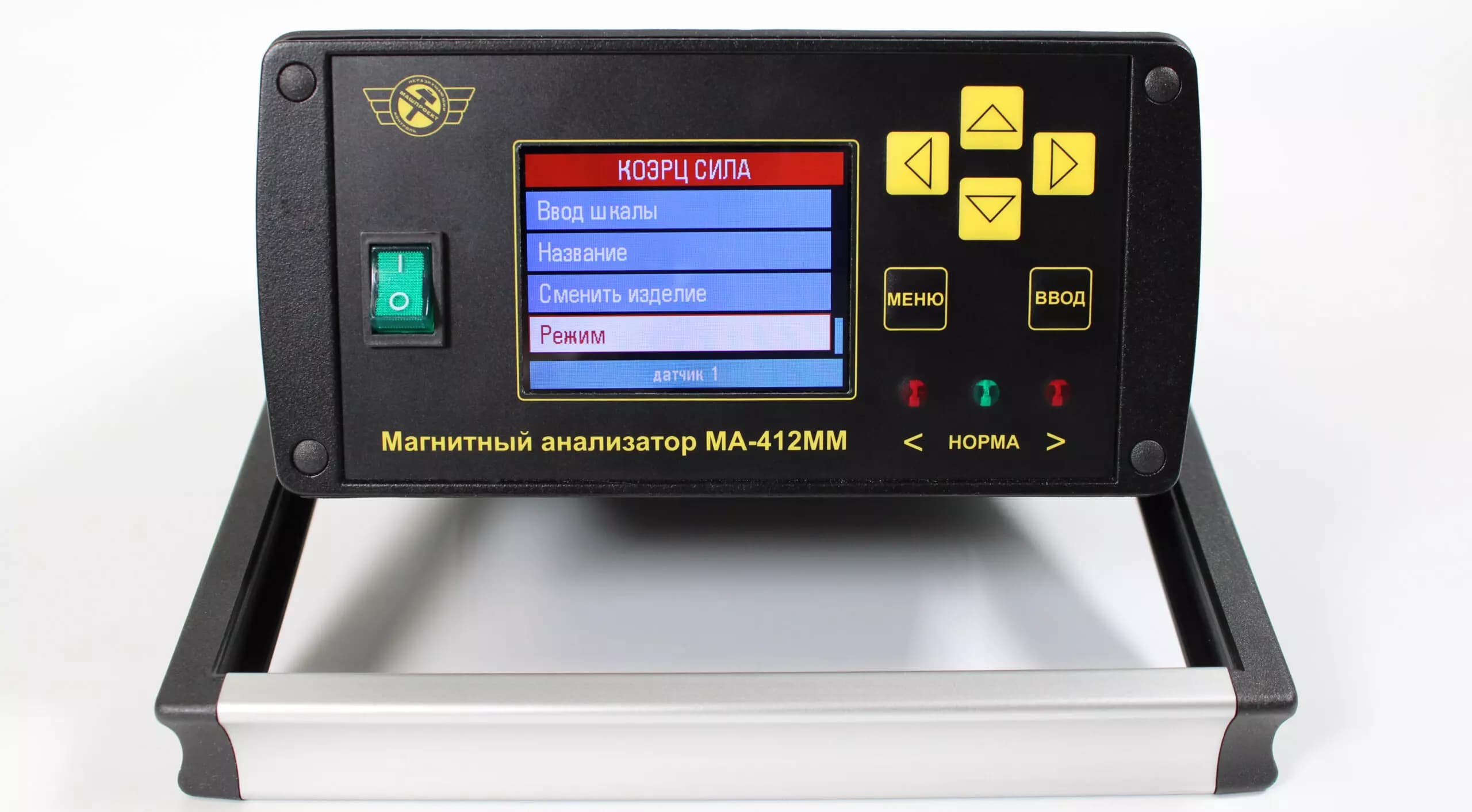

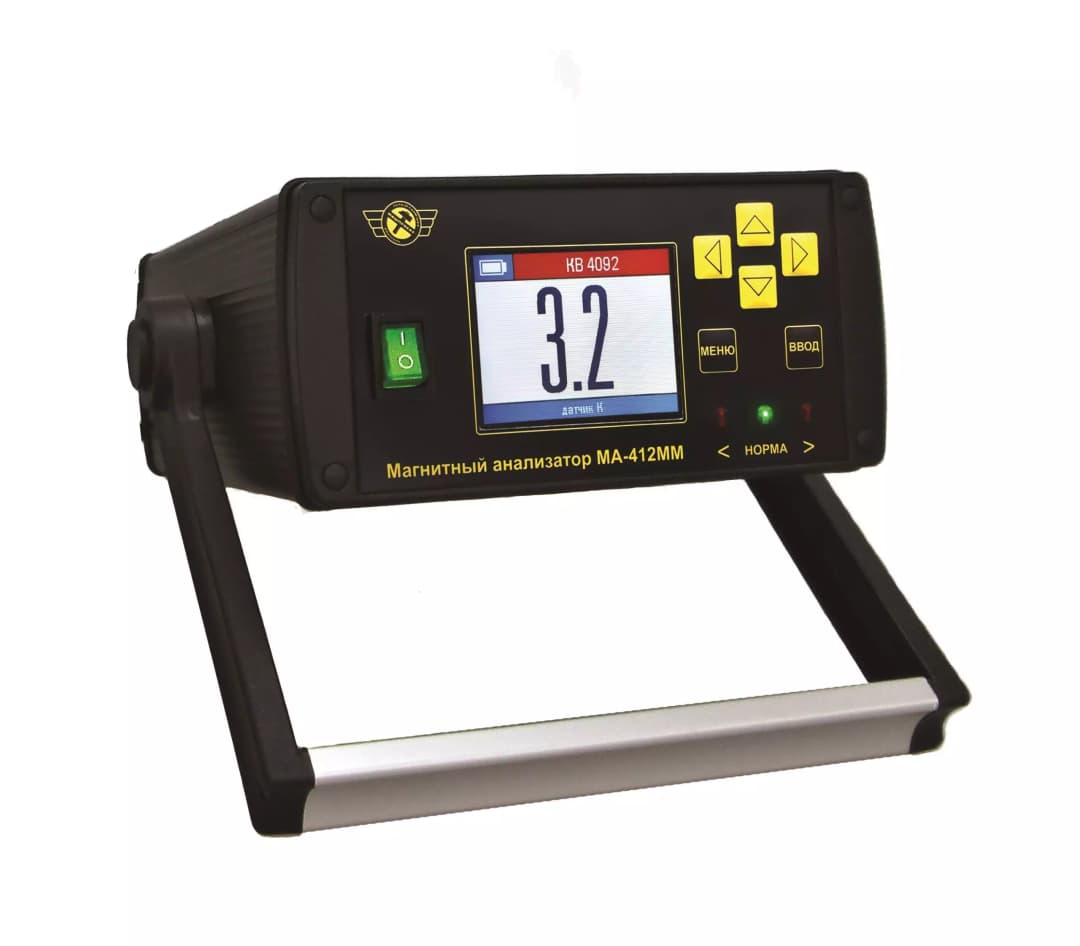

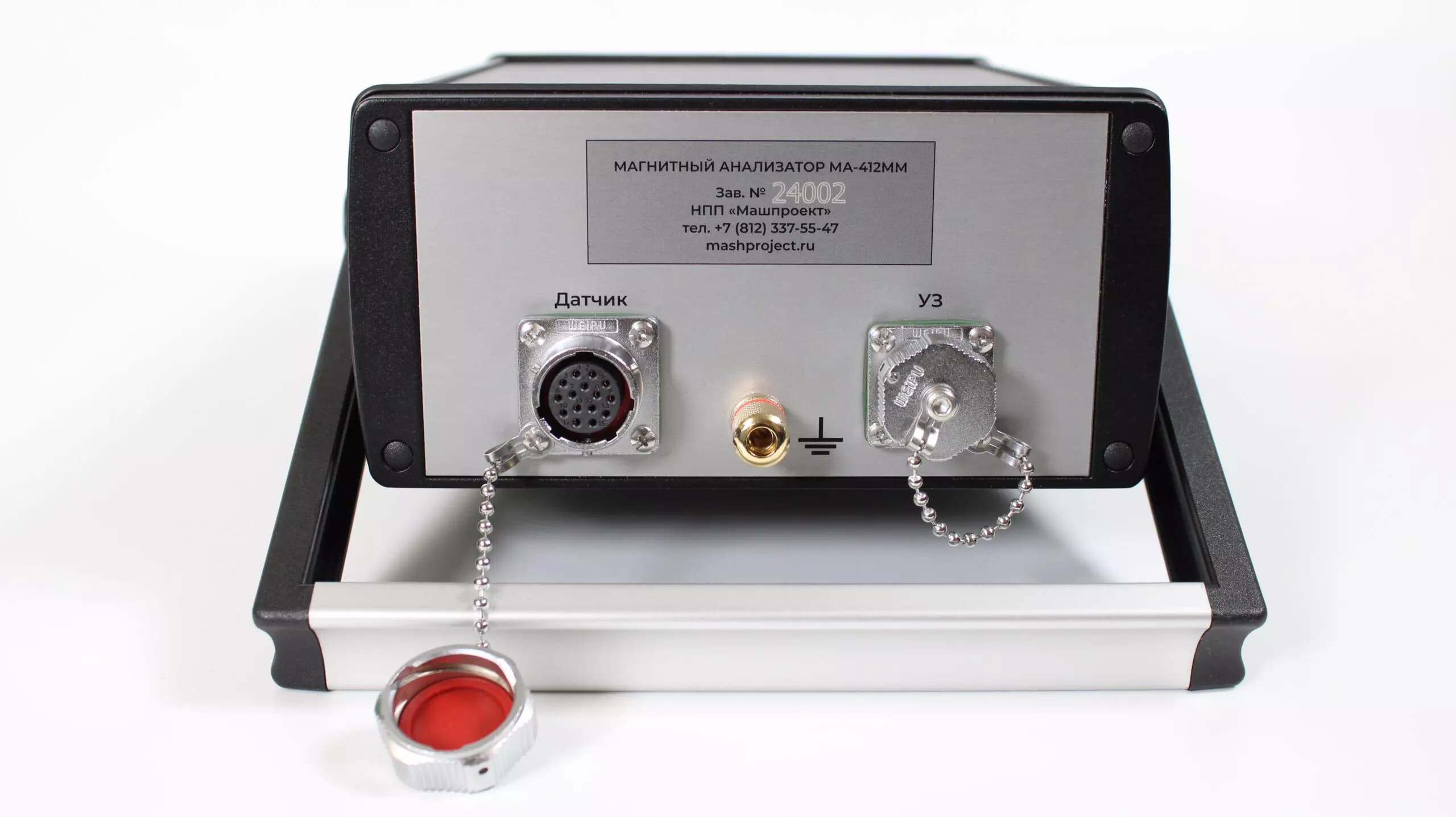

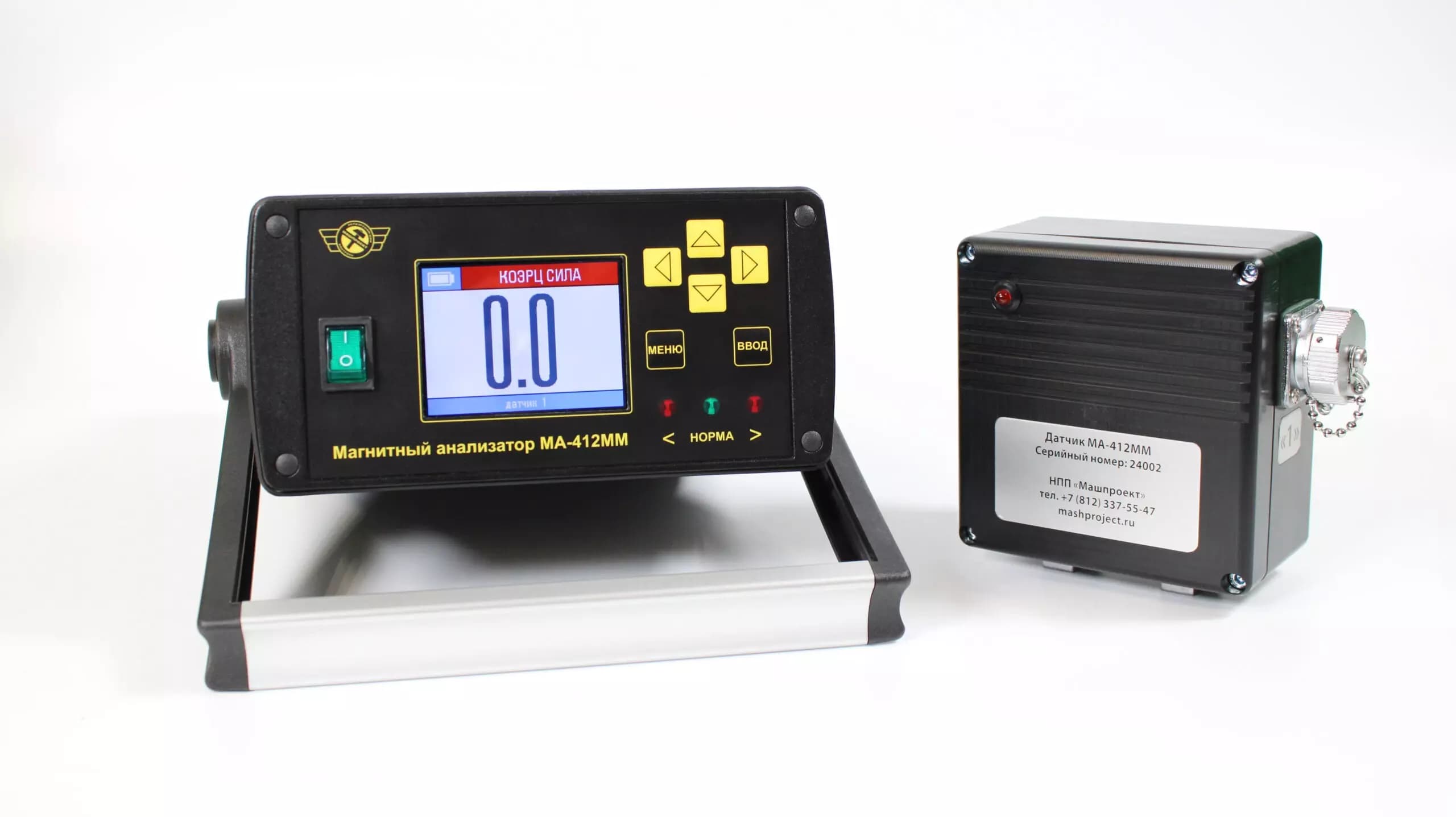

Анализатор магнитный МА-412 (коэрцитиметр)
Код товара: 1377
Цена по запросу
Анализатор магнитный МА-412 (коэрцитиметр) производства НПП «Машпроект» предназначен для неразрушающего контроля качества объемной термообработки, поверхностного упрочнения и напряженного состояния деталей и металлоконструкций из ферромагнитных материалов в лабораторных и цеховых условиях.
Принцип работы магнитного анализатора основан на анализе взаимодействия переменного магнитного поля с контролируемой деталью.
Функции прибора:
— контроль качества термической, термомеханической или химикотермической обработки;
— локальный контроль поверхностных слоев ферромагнитных материалов;
— определение объёмной твердости, механических свойств и структуры деталей;
— выявление напряженного состояния;
— сортировка/разбраковка металлов по маркам стали.
Преимущества в эксплуатации
- Высокая точность и стабильность показаний прибора благодаря выполнению низкочастотного намагничивания и размагничивания контролируемого изделия.
- Автоматический перевод измеренных магнитных характеристик в значение контролируемого параметра (например, в мм толщины).
- Компактный ударопрочный корпус с ручкой, которая фиксируется в разных положениях и используется как подставка.

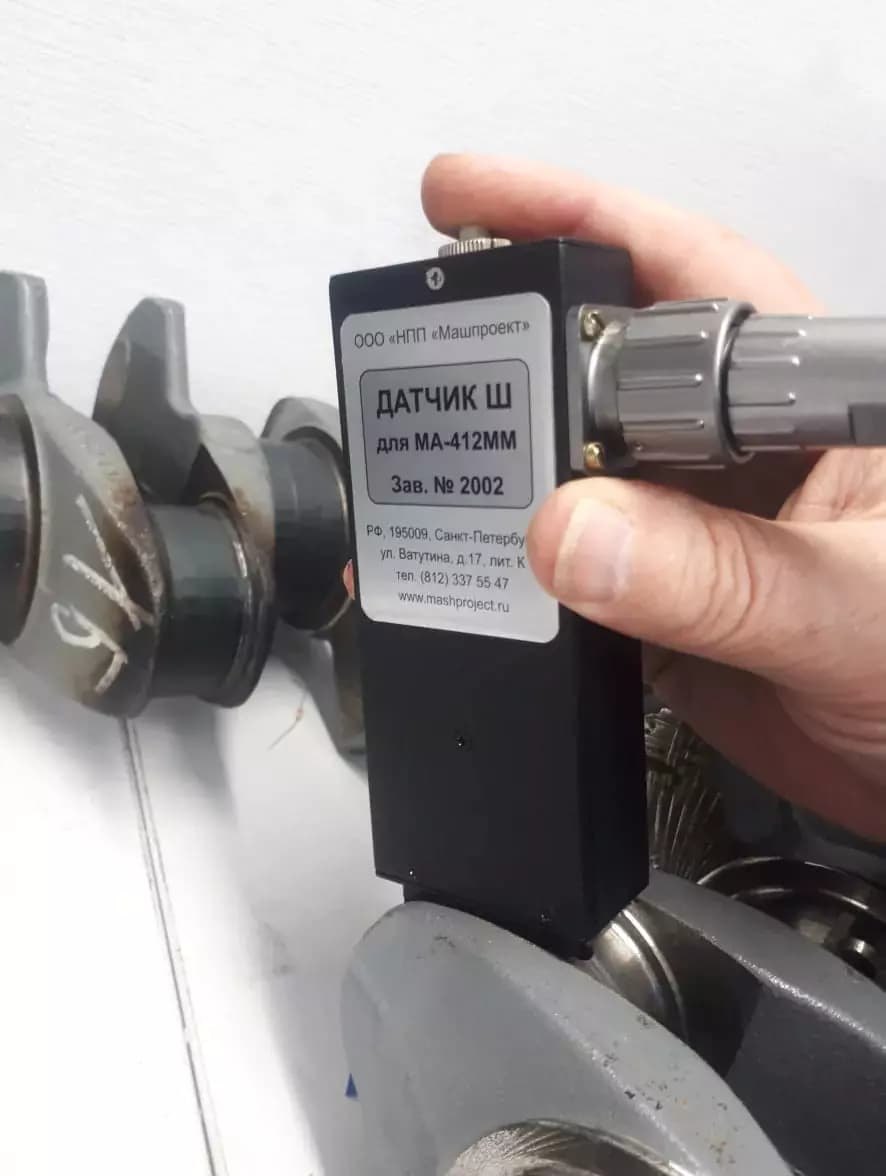

- Возможность оснащения датчиками различной конфигурации и размеров.
- Форма сменных наконечников полюсов электромагнита может быть изготовлена под задачи Заказчика.
Объекты контроля:

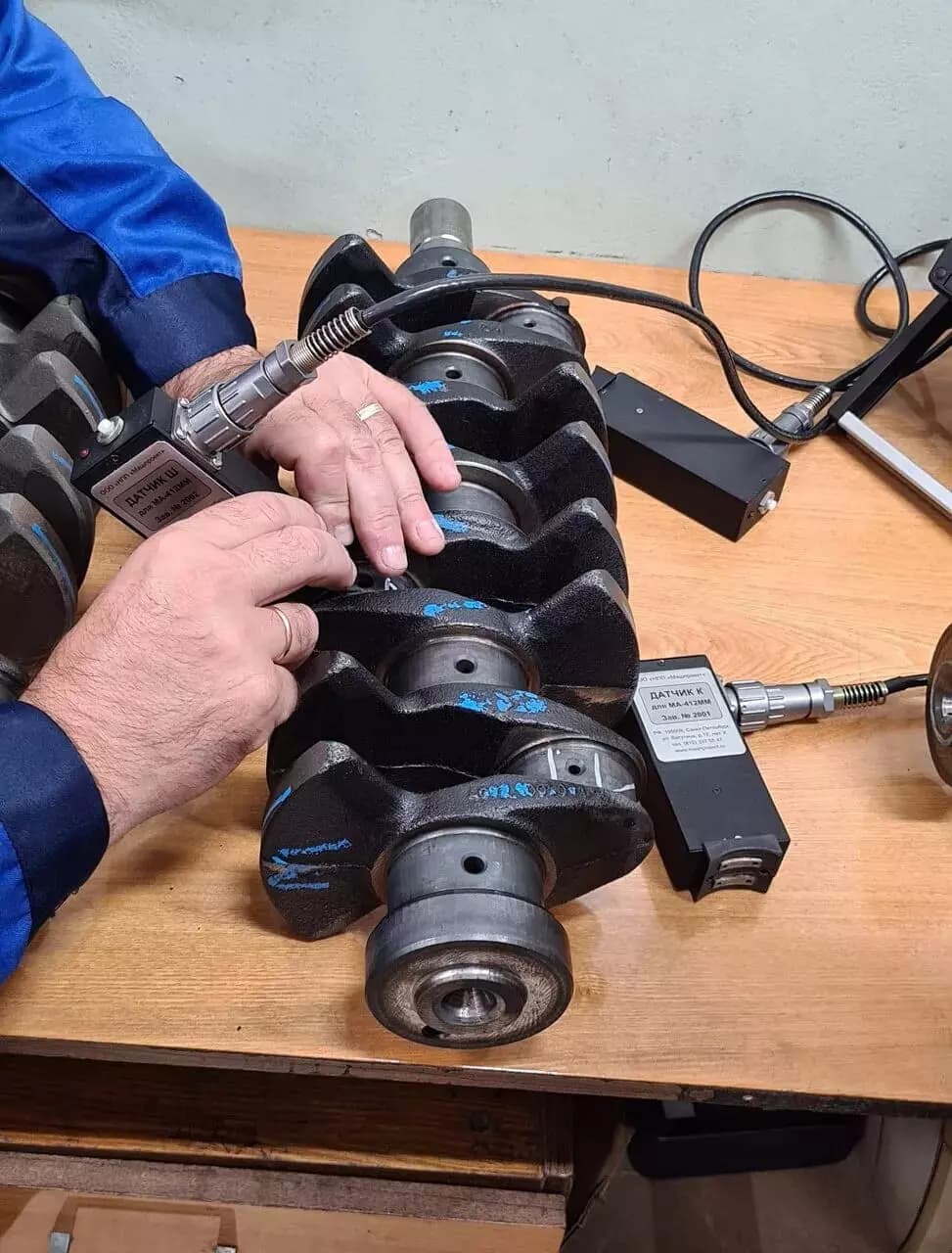

- Коленчатые валы, шестерни, прокатные станы, трубы.
- Детали машин и механизмов.
- Мостовые конструкции.
- Элементы ходовой части гусеничных машин.
| Наименование характеристики | Значение |
| Диапазон измерений коэрцитивной силы, А/м | от 200 до 5000 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы, % | ± 5,0 |
Габаритные размеры электронного блока, мм, не более: — длина — ширина — высота |
260 220 90 |
Габаритные размеры преобразователя, мм, не более: — длина — ширина — высота |
110 110 65 |
| Масса электронного блока, кг, не более | 3 |
| Масса преобразователя, кг, не более | 2 |
| Длина соединительного кабеля, м, не менее | 1 |
Параметры электрического питания через сетевой блок питания: — напряжение сети переменного тока, В — частота сети переменного тока, Гц |
220±22 50±1 |
| Тип внутреннего источника питания | АКБ(Li-ion) |
| Напряжение внутреннего источника питания, В | от 15 до 24 |
| Количество шкал контролируемых параметров | 1 – 10 |
| Время установления рабочего режима, мин, не более | 1 |
| Время работы от внутреннего источника питания (в зависимости от интенсивности эксплуатации), час, не менее | 8 |
| Условия эксплуатации: | |
| — температура окружающего воздуха, ºС | от +5 до + 40 |
| — относительная влажность воздуха, % | от 30 до 80 |
| Срок службы, лет | 5 |
| Гарантийный срок обслуживания, мес. | 18 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок коэрцитиметра | 1 |
| 2 | Датчик | 1 |
| 3 | Кабель для подсоединения датчиков | 1 |
| 4 | Сетевое зарядное устройство с кабелем | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Специализированный кейс для переноски и хранения | 1 |
Описание Магнитного анализатора металлов МА-412ММ
Руководство по эксплуатации Анализатора магнитного МА-412 (коэрцитиметра)Описание
Анализатор магнитный МА-412 (коэрцитиметр) производства НПП «Машпроект» предназначен для неразрушающего контроля качества объемной термообработки, поверхностного упрочнения и напряженного состояния деталей и металлоконструкций из ферромагнитных материалов в лабораторных и цеховых условиях.
Принцип работы магнитного анализатора основан на анализе взаимодействия переменного магнитного поля с контролируемой деталью.
Функции прибора:
— контроль качества термической, термомеханической или химикотермической обработки;
— локальный контроль поверхностных слоев ферромагнитных материалов;
— определение объёмной твердости, механических свойств и структуры деталей;
— выявление напряженного состояния;
— сортировка/разбраковка металлов по маркам стали.
Преимущества в эксплуатации
- Высокая точность и стабильность показаний прибора благодаря выполнению низкочастотного намагничивания и размагничивания контролируемого изделия.
- Автоматический перевод измеренных магнитных характеристик в значение контролируемого параметра (например, в мм толщины).
- Компактный ударопрочный корпус с ручкой, которая фиксируется в разных положениях и используется как подставка.
- Возможность оснащения датчиками различной конфигурации и размеров.
- Форма сменных наконечников полюсов электромагнита может быть изготовлена под задачи Заказчика.
Объекты контроля:
- Коленчатые валы, шестерни, прокатные станы, трубы.
- Детали машин и механизмов.
- Мостовые конструкции.
- Элементы ходовой части гусеничных машин.
Характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэрцитивной силы, А/м | от 200 до 5000 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы, % | ± 5,0 |
Габаритные размеры электронного блока, мм, не более: — длина — ширина — высота |
260 220 90 |
Габаритные размеры преобразователя, мм, не более: — длина — ширина — высота |
110 110 65 |
| Масса электронного блока, кг, не более | 3 |
| Масса преобразователя, кг, не более | 2 |
| Длина соединительного кабеля, м, не менее | 1 |
Параметры электрического питания через сетевой блок питания: — напряжение сети переменного тока, В — частота сети переменного тока, Гц |
220±22 50±1 |
| Тип внутреннего источника питания | АКБ(Li-ion) |
| Напряжение внутреннего источника питания, В | от 15 до 24 |
| Количество шкал контролируемых параметров | 1 – 10 |
| Время установления рабочего режима, мин, не более | 1 |
| Время работы от внутреннего источника питания (в зависимости от интенсивности эксплуатации), час, не менее | 8 |
| Условия эксплуатации: | |
| — температура окружающего воздуха, ºС | от +5 до + 40 |
| — относительная влажность воздуха, % | от 30 до 80 |
| Срок службы, лет | 5 |
| Гарантийный срок обслуживания, мес. | 18 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок коэрцитиметра | 1 |
| 2 | Датчик | 1 |
| 3 | Кабель для подсоединения датчиков | 1 |
| 4 | Сетевое зарядное устройство с кабелем | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Специализированный кейс для переноски и хранения | 1 |
Доп. комплектация
Документы
Описание Магнитного анализатора металлов МА-412ММРуководство по эксплуатации Анализатора магнитного МА-412 (коэрцитиметра)
