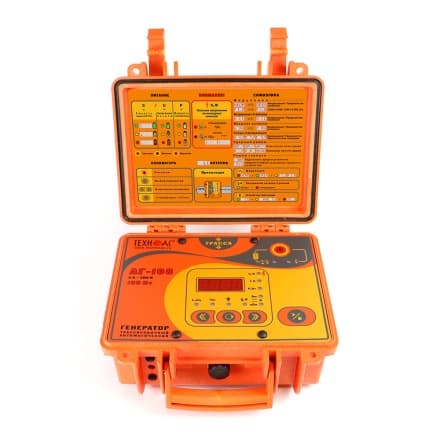

АГ-108 - генератор трассировочный
Код товара: 315
Цена по запросу
Назначение генератора АГ-108
Генератор предназначен для создания распространяющихся сигналов (колебаний) в скрытых коммуникациях при активных методах трассопоиска (электромагнитном и акустическом) и дефектопоиске.
Особенности генератора АГ-108
Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).
Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:
- мощность в непрерывном режиме работы - 50 Вт;
- мощность в прерывистом режиме работы - 100 Вт;
- напряжение - 200 В;
- ток - 5 А.
В генераторе реализованы:
- частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
- ударный режим - генерация импульсов управления ударным механизмом;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.
Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:
- превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
- наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
- достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
- «короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
- напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) | |
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |

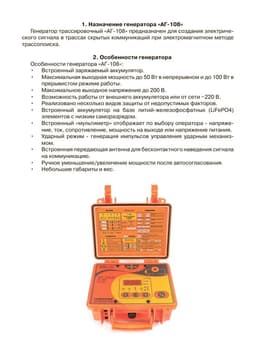

Паспорт на генератор трассировочный АГ-108

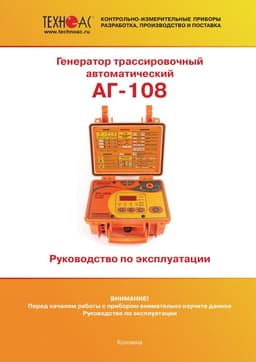

Руководство по эксплуатации генератора трассировочного АГ-108Описание
Назначение генератора АГ-108
Генератор предназначен для создания распространяющихся сигналов (колебаний) в скрытых коммуникациях при активных методах трассопоиска (электромагнитном и акустическом) и дефектопоиске.
Особенности генератора АГ-108
Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).
Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:
- мощность в непрерывном режиме работы - 50 Вт;
- мощность в прерывистом режиме работы - 100 Вт;
- напряжение - 200 В;
- ток - 5 А.
В генераторе реализованы:
- частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
- ударный режим - генерация импульсов управления ударным механизмом;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.
Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:
- превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
- наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
- достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
- «короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
- напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).
Характеристики
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) | |
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
